怎樣在變頻器中找出六路脈沖驅動電路
2020-06-28
廣州科譽
3644
變頻器中六路脈沖驅動電路的功能是：接收變頻器主控制電路板中發送過過來的六路脈沖信號，對六路脈沖進行電壓和電流放大，然后按照一定次序驅動六個IGBT大功率管，使六個IGBT大功率管按照一定的次序處于導通和截止?fàn)顟B(tài)，讓變頻器實現把510的直流電壓逆變成電壓在0到380V之間可調，頻率在0-50HZ之間可調的交流電壓。由于變頻器中六路脈沖驅動電路是直接驅動IGBT大功率管、工作在高電壓大電流的狀況下，它也就順理成章的成為變頻器中故障率最高的一部分電路！那么當你接到一臺待維修的變頻器時，你知道在變頻器中迅速找出六路脈沖驅動電路的方法，你能迅速在變頻器中迅速找出六路脈沖驅動電路嗎？下面廣州科譽電路板變頻器維修培訓的司工，以ABB變頻器為例，給朋友們說說在變頻器中迅速找出六路脈沖驅動電路的方法,ABB變頻器變頻器外觀圖如1所示。
圖1：ABB變頻器變頻器外觀圖
當我們拆開ABB變頻器的外殼，會看到變頻器中有兩大塊電路板（請看圖2和圖3），在這兩塊電路板中布滿了密密麻麻的電子元件和線路，我們?cè)鯓釉谶@兩塊電路板中找出六路脈沖驅動電路呢？有沒具體的判斷方法和技巧，請您不用著急，且聽廣州科譽電路板變頻器維修培訓中心的司工給您慢慢道來。

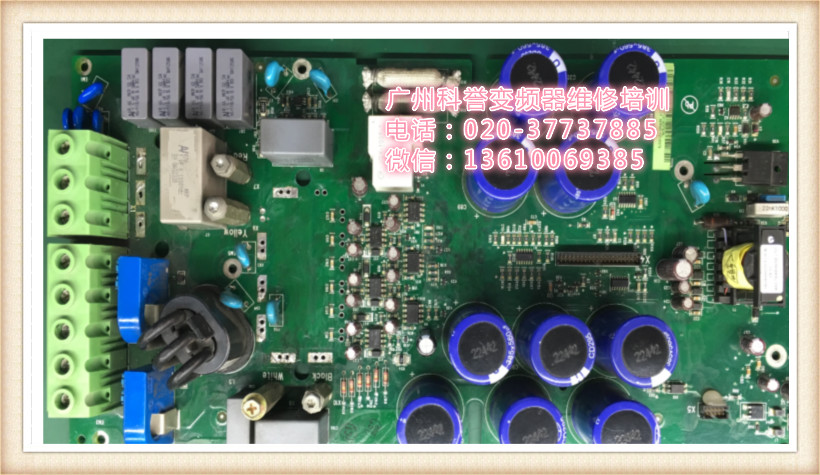

圖2

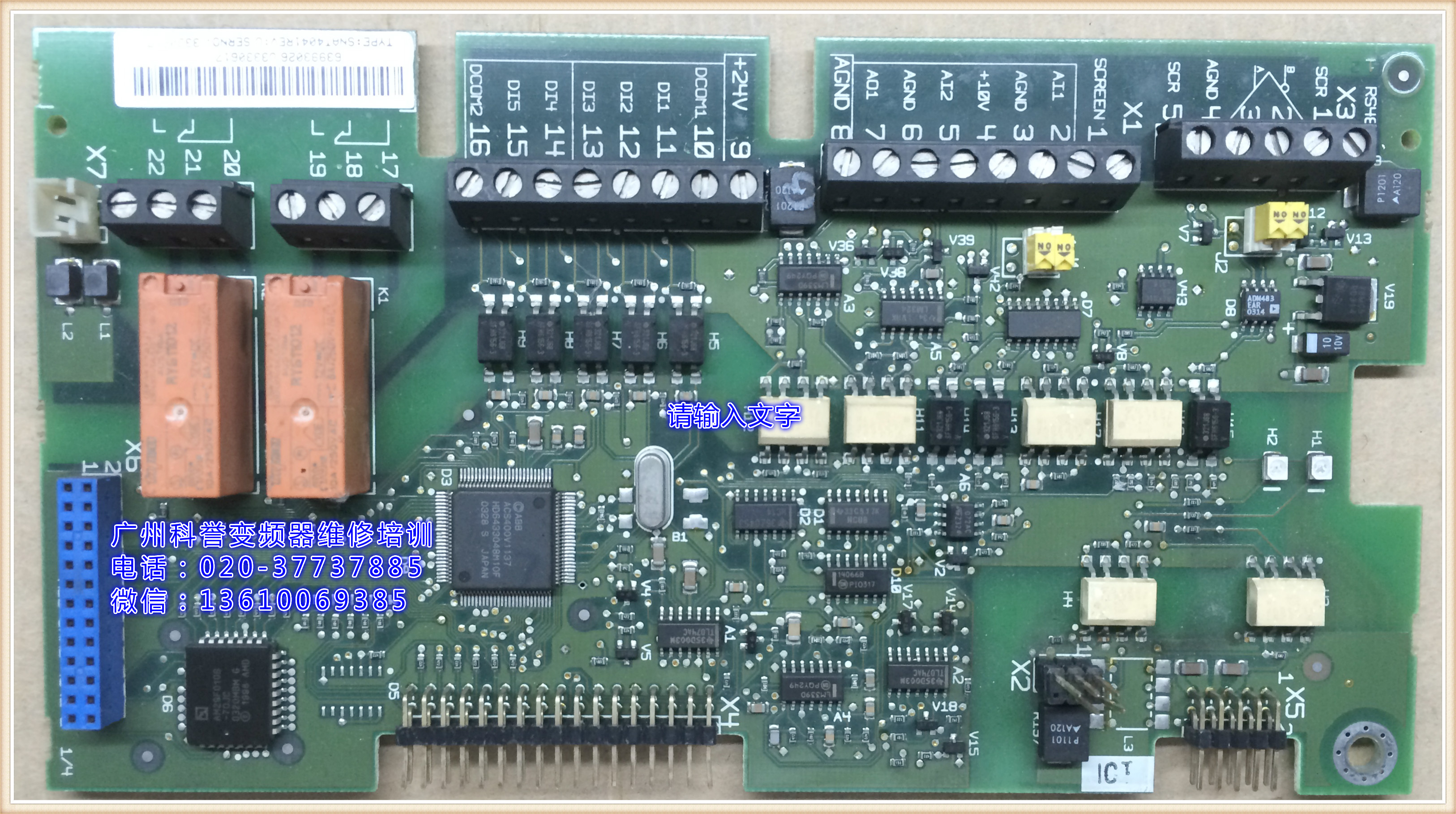

圖3
要想快速的在變頻器中找出六路驅動脈沖電路，廣州科譽電路板變頻器維修培訓中心的司工認為：“我們一定要熟悉變頻器是由哪些電路組成的，每部分的電路結構組成具有哪些特點？每部分單元具有哪些核心元件。我們要熟悉每部分單元電路的控制原理，信號從哪進來，經過那些元件進行處理，最后從什么元件輸出具備了相關的知識后，我們就能在變頻器中找出每部分的單元電路了”。就ABB變頻器來說，六路驅動脈沖電路主要是由以6個驅動光耦為核心的元件，加上一些二極管、三極管、電阻、電容等元件所組成的。它的信號輸入部分是從光電耦合器內部的發光二極管輸入的，信號輸出部分是從光電耦合器的輸出引腳輸出的。在ABB變頻器中找出六路驅動脈沖電路具體方法如下：
溫馨提醒（廣州科譽舉辦的：“工業電路板、變頻器維修技術培訓”項目現場培訓班將于2020年7月5日開班，需要參加培訓的朋友請聯系廣州科譽13610069385了解培訓情況）
先在ABB變頻器中找出六個驅動光耦，ABB變頻器驅動電路所使用的驅動光耦是A3150，有的使用的是A3120.找到驅動光耦是A3150后，我們?cè)購募呻娐焚Y料查詢網站，查出驅動光耦是A3150的說明書，再?gòu)恼f(shuō)明書中找出驅動光耦是A3150引腳功能圖，請參看圖4。

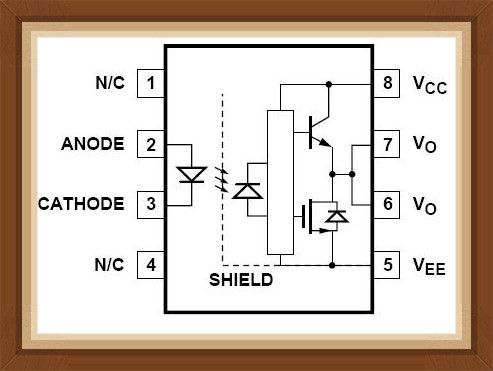

圖4：A3150引腳功能圖
找出A3150光電耦合器的引腳功能圖后，我們就可以先找出光電耦合器A3150的2腳和3腳，這兩個引腳是接收從變頻器主控制電路板發送過來的六路脈沖的其中一路脈沖用的，也是六路脈沖電路的信號輸入接口部分。當我們找出光電耦合器A3150的2腳后，再沿著2腳的印制線往前查找，就能找到給光電耦合輸入側供電的電源支路了。我們沿著光電耦合器A3150-3腳的印制線往前查找，就能找到一個三極管或場效應晶體管，這個三極管或場效應晶體管就是用來控制光電耦合內部的發光二極管發光與否的元件，也是接收從變頻器主板發送過來的驅動脈沖第一級電路。
溫馨提醒（廣州科譽舉辦的：“工業電路板、變頻器維修技術培訓”項目現場培訓班將于2020年7月5日開班，需要參加培訓的朋友請聯系廣州科譽13610069385了解培訓情況）
圖5：ABB變頻器六路驅動脈沖電路
然后我們?cè)谡页龉怆婑詈掀鰽3150的輸出引腳，從光電耦合器A3150的引腳功能得知，它的信號輸出是從6腳輸出的，因此我們要找出A3150的6腳，然后順著與6腳相連的印制線跟線，一直跟到IGBT大功率管的柵極引腳端。按照同樣的方法把六個光耦從信號輸入到信號輸出都跟一遍，就能找出整個六個脈沖驅動電路了。
另外我們也可以先找到變頻器中IGBT大功率管，然后在電子元件資料查詢網查找IGBT大功率管的引腳功能圖，找出每個IGBT大功率管的柵極引腳端，順著柵極引腳的印制線往前一路跟線，最終能跟到一只光電耦合，那么與之相連的光電耦合器就是六路驅動脈沖電路的其中一路了。
上面的內容就是廣州科譽電路板變頻器維修培訓中心與朋友們分享的在變頻器中找出六路驅動脈沖電路的方法，朋友們需要和廣州科譽交流的話，請?zhí)砑訌V州科譽的微信13610069385就可以和廣州科譽的培訓進行技術交流了喔。如果您關注廣州科譽微信公眾號，可以定期收到我們所推送的關于電路板、變頻器、伺服驅動、PLC、觸摸屏等相關技術文檔，分享學習這方面的技術知識了喔。
