變頻器驅動光耦PC923引腳功能及控制原理
2020-01-17
廣州科譽教育
14747
在變頻器中我們會經?？吹揭环N型號為PC923的元件，這個PC923元件是集成電路的一種，那么對于PC923的引腳功能朋友們熟悉嗎？它的控制原理和控制特點朋友們掌握了嗎？下面由廣州科譽變頻器維修培訓中心的司工給朋友們詳細的介紹一下變頻器驅動光耦PC923引腳功能及控制原理，希望大家能喜歡。

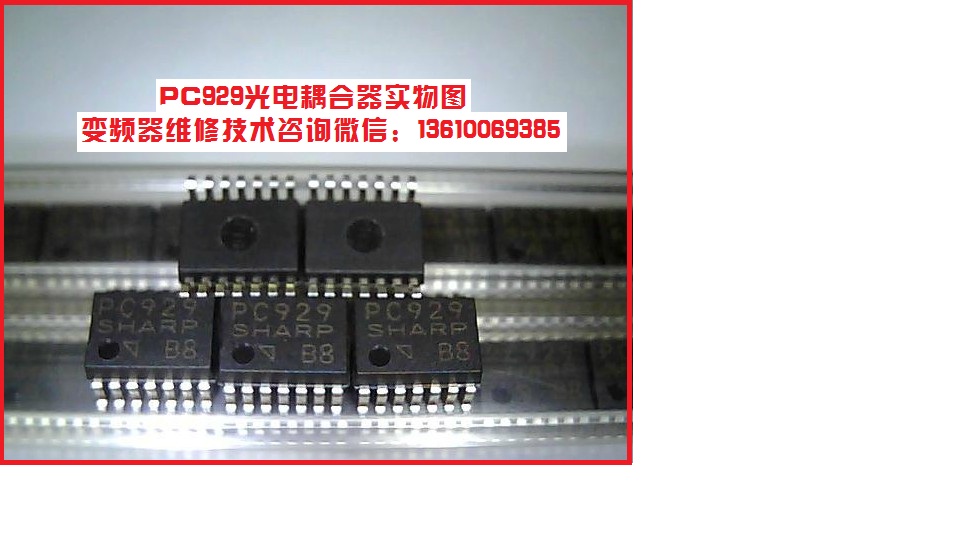

對于PC923元件，由于它內部的控制是利用光電發射二極管和光電接收二極管進行控制的，生產廠家給它取了一個好聽的名字叫光電耦合器，又由于它在變頻器中是用在驅動電路中，變頻器維修行業的專家們俗稱它為驅動光耦。PC923的實物圖及引腳結構圖請參看圖一圖二。

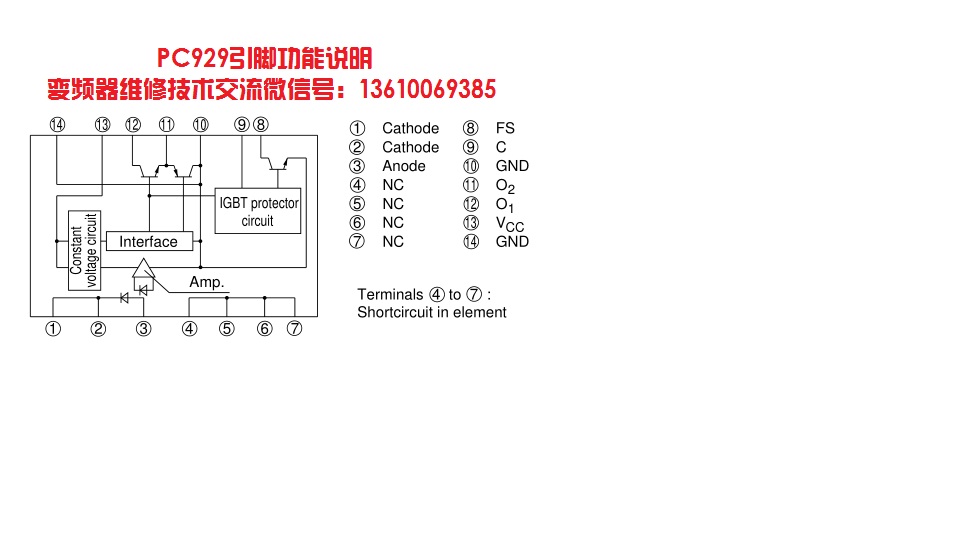

變頻器驅動電路中所用 PC929驅動光耦各個引腳的功能說明如下：1與2腳，為PC929光電耦合器內部發光二極管的陰極；3腳為PC929光電耦合器內部發光二極管的陽極；4、5、6、7腳為空腳，沒有使用；8腳為故障反饋腳，PC929是一個帶有電流檢測電路的元件，當檢測到受PC929控制的負載電路存在過電流故障時，在8腳輸出一個電平信號給微處理器電路，向微處理器電路反饋負載電路存在過電流的情況；9腳為受PC929控制的負載電路電流情況監測引腳；10、14腳為PC929光電耦合器的負極電源端；12與13腳是PC929光電耦合器的正極電源端，朋友們?nèi)绻麑σ_說明有什么疑問的話，可以致電給廣州科譽變頻器維修培訓中心13610069385，與本文作者進行技術交流。

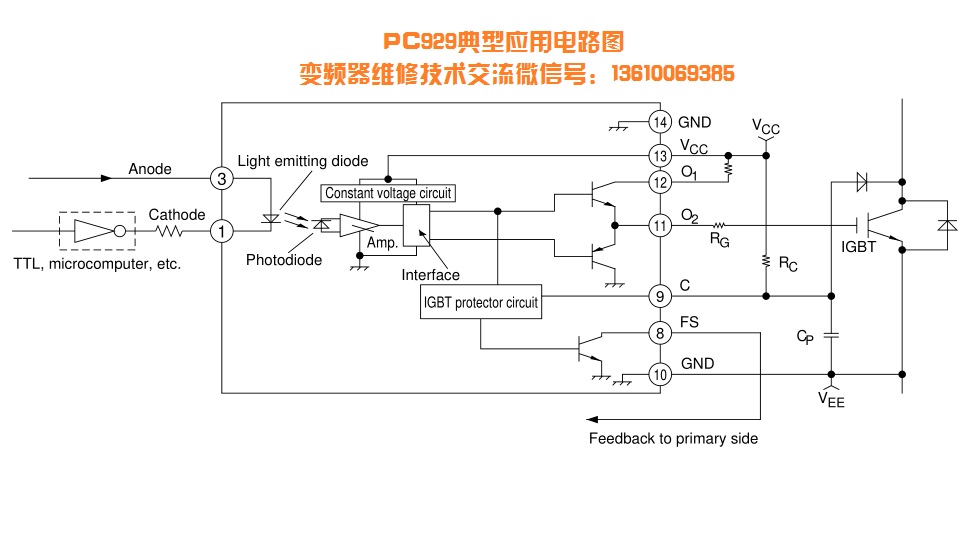

PC929驅動光耦的控制原理：當控制信號（這個控制信號一般來自微處理器電路或者是前級電路）處于有效狀態時，就接通了 PC929驅動光耦內部發光二極管的供電回路，在PC929的1腳與3腳之間加上大約2V左右的電壓，內部的發光二極管得電后處于發光狀態。PC929的內部的光電接收管接收到發光二極管發送的光信號后，使內部的電路發生變化，此時如果受PC929控制的負載電路處于正常狀態的情況下，在11腳就會輸出一個高電平信號，電平的高低取決于給PC929的供電電源，一般在15V至30V之間。這個輸出的電平就可以控制后面的電路了。在控制負載電路工作的過程中，如果PC929檢測負載電路存在有電流異常的情況時，在PC929的8腳輸出一個電平信號給微處理器電路，向微處理器電路反饋負載電路存在過電流的情況。朋友們?nèi)绻麑C929的控制原理有什么疑問的話，可以致電給廣州科譽變頻器維修培訓中心13610069385，與本文作者進行技術交流。
當控制信號（這個控制信號一般來自微處理器電路或者是前級電路）處于無效狀態時，就斷開了 PC929驅動光耦內部發光二極管的供電回路，在PC929的1腳與3腳之間所加的電壓消失，內部的發光二極管失電后處于熄滅狀態，在11腳就會輸出一個低電平信號，切斷供給PC929所控制負載電路的供電。
