變頻器的構成和工作原理
2018-10-22
廣州科譽
1209
變頻器的構成和工作原理有哪些？廣州科譽變頻器維修培訓中心給大家講一下。
1.主回路的電路構成：
電源輸入—整流橋—啟動電阻—母線電容——逆變橋——電源輸出。
制動單元。

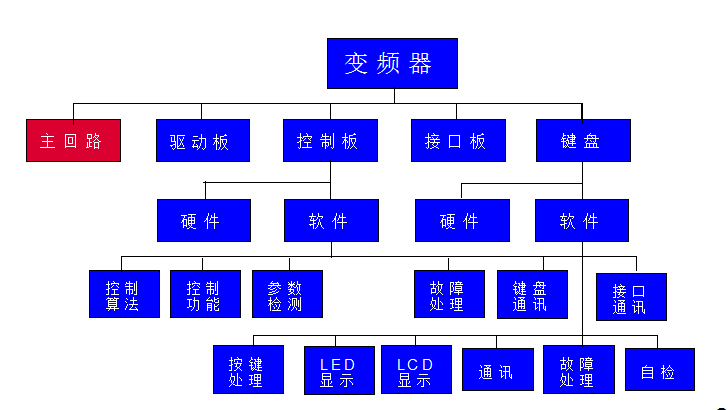

2.變頻器的控制回路構成：
控制回路的電路構成：
鍵盤板——控制板——接口板——驅動板——電源板——保護板等。
3.變頻器的工作原理：
整流橋：一般由三相全波整流橋構成，對工頻三相交流電源進行整流，給逆變電路和控制電路提供直流電源。由二極管構成。
直流中間電路：對整流電路的輸出波形進行平滑，提高直流電源的質量，同時儲存、吸收能量。由大容量的電解電容構成。
逆變橋：在控制電路的控制下，將直流電源轉換為頻率、電壓均可任意調節的交流電源，實現對電機的調速控制。逆變橋由可控的半導體器件構成，目前主流是IGBT。
控制電路：根據用戶指令、檢測信號，向逆變橋發出控制脈沖，控制變頻器的輸出。同時檢測外部接口信號，變頻器內部工作狀態等，以及進行各種故障保護。
