說起變頻器工作原理,對于學習過變頻器維修的朋友來說可能都基本知道,對于一般的維修電工及設備管理、設備維護人員只要沒學習過變頻器知識,可能并不知道變頻器工作原理是怎樣的一個過程,下面廣州科譽變頻器維修培訓中心的工程師向大家介紹一下變頻器工作原理,閱讀完本文您將就能對變頻器的功用和工作原理有一定的理解了。

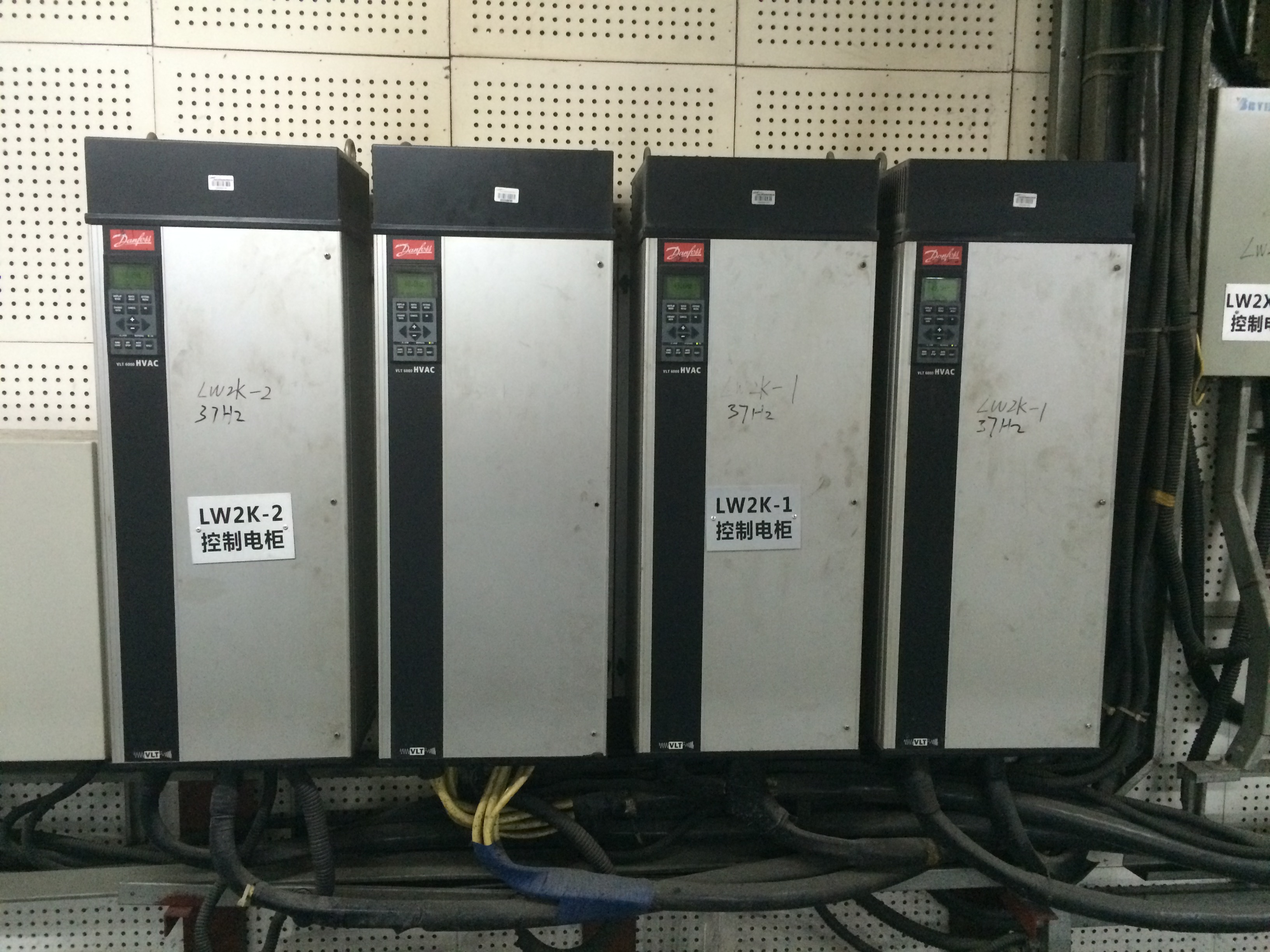

丹佛斯變頻器
變頻器是一個可以調節電動機運行速度的器件,它的主要功能是改變電動機的運行速度,通過設置相關參數,可以實現無極調速的目的,那么是通過怎樣的控制來實現它的調速功能呢?這要從變頻器的結構組成說起。
變頻器的結構組成。變頻器的結構組成主要分為幾個大的部分:電源供應電路、接線端子輸入接口電路、操作面板輸入接口電路、485通信輸入接口電路、微處理器控制電路、微處理器信號輸出調理電路、電流電壓功率放大電路、IGBT逆變電路、電壓檢測保護電路、電流檢測保護電路、溫度檢測保護電路等等,在上述各部分電路的共同作用下完成對電動機的無極調速功能。
廣州科譽學員在學習調試變頻器參數
變頻器工作原理。變頻器工作原理是這樣的,當利用變頻器的操作面板或485通信或通過變頻器的接線端子給變頻器施加一個運行指令時,這個運行指令經過變頻器的接線端子輸入接口電路或操作面板輸入接口電路或485通信輸入接口電路輸入給微處理器控制電路,經過微處理器控制電路內部運算處理后輸出六路PWM脈沖,六路PWM脈沖經微處理器信號輸出調理電路后在經過電流電壓功率放大電路,最后控制IGBT模塊的六個控制端,使六個IGBT大功率管有次序的工作在開關狀態。
廣州科譽學員在上變頻器維修理論課
按照上述各電路工作的過程,就能完成把380VAC的交流電變整流濾波成直流電,通過微處理器的控制,在通過IGBT模塊把直流電轉換為頻率、電壓可調的交流電,并對相關電路的運行情況加以監測,在運行過程中出現什么異常及時作出保護,并顯示出相應的故障碼,這就是變頻器工作原理。
