IGBT驅動電路應用實例
2017-12-27
廣州科譽
1472
廣州科譽電路板維修培訓中心提醒大家IGBT的驅動電路必須具備兩個功能：一是實現控制電路與被驅動 IGBT柵極的電隔離；二是提供合適的柵極驅動脈沖。IGBT的驅動電路很多，分立元件搭成的驅動電路，簡單、廉價；專用集成驅動電路保護功能完善、性能穩定，但價格稍貴些。
EXB841是日本富士公司生產的混合集成電路，能驅動動高達 400A的 600V IGBT和高達 300A的 1200V IGBT，模塊功能較完善，具有單電源、正負偏壓、過流檢測、保護、軟關斷等主要特性，是一種比較典型的驅動電路。用+20V直流電源供電，能產生+15V的開
柵電壓和-5V的關柵電壓，內裝 TLP550高速光耦隔離芯片，驅動電路信號延遲小于 1us，
內部集成了過流檢測電路及低速過流切斷電路，在國內得到了廣泛應用。使用該模塊時要注
意如下方面：IGBT的珊射極驅動回路接線一定要小于 1 m；IGBT的柵射驅動接線應為雙絞
線；如果在 IGBT集電極產生大的電壓脈沖，則要增加 IGBT的珊極串聯電阻(RG)；47uF電
容用于吸收由于電源接線阻抗引起的電壓變化，并不是電源濾波器的電容器。下圖為由
EXB841組成的驅動及保護電路：

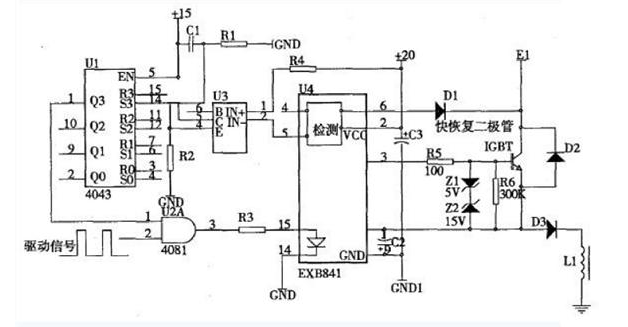

圖 1 驅動、保護電路圖
IGBT 正常工作時，EXB841 的過流信號指示端 5 腳為高電平，4N25 不導通，觸發器 R 腳為“0”，Q 腳為“1”，IGBT 正常工作。當 IGBT 出現過流信號時，EXB841 內部過流檢測電路經幾微秒延時，以濾掉干擾信號，5 腳變?yōu)榈碗娖剑?N25 導通，觸發器翻轉，Q 腳為“0”，關斷 IGBT 驅動信號，起到保護作用。在工作中，應用了專用集成驅動模塊 EXB841，驅動了 2 kw 的感性負載一高頻疲勞試驗機的電磁激勵線圈，效果很好。
廣州科譽電路板維修培訓中心對 IGBT 的驅動和保護進行了分析，結合實際應用，得出了如下幾點結論：
1. 柵極串聯電阻和驅動電路內阻抗對 IGBT 的開通過程及驅動脈沖的波形都有很大影響。設計時應綜合考慮。
2. 在大電感負載下，IGBT 的開關時間不能太短，以限制出 di/dt 形成的尖峰電壓，確保 IGBT 的安全。
3. 由于 IGBT 在電力電子設備中多用于高壓場合，故驅動電路與控制電路在電位上應嚴格隔離，驅動電路與 IGBT 的連線要盡量短。
4. IGBT 的柵極驅動電路應盡可能簡單實用，最好自身帶有對 IGBT 的保護功能，有較強的抗干擾能力。
5. 在實際應用中，為達到更好的效果，在過流保護上還需采用如軟關斷、降柵壓等方法；采用鉗位電路防止產生浪涌電壓等。
以上就是廣州科譽電路板維修培訓中心根據實際應用，總結出來IGBT驅動電路，僅供朋友們參考，有不對之處還望朋友們聯系廣州科譽進行技術交流。
