如何區分三相異步電動機的出線端的頭尾
2021-01-13
廣州科譽
1530

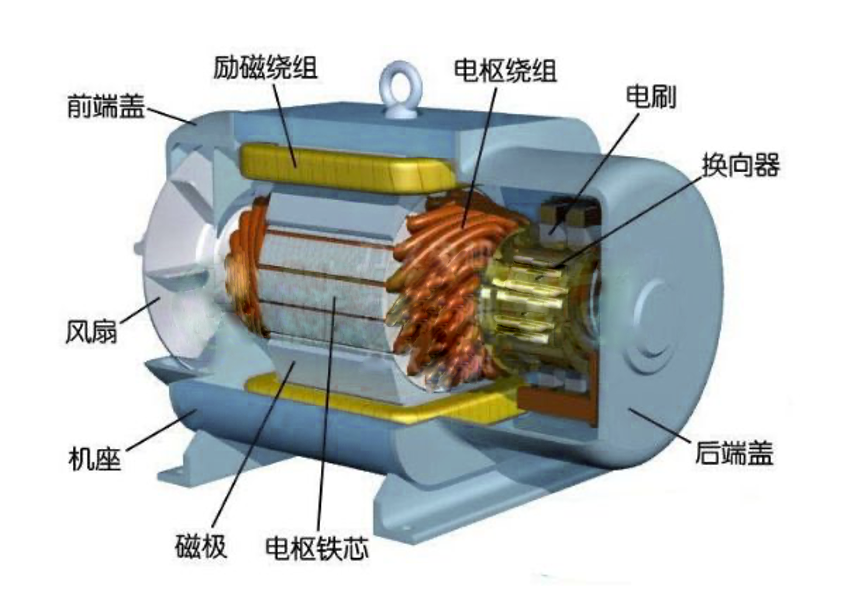

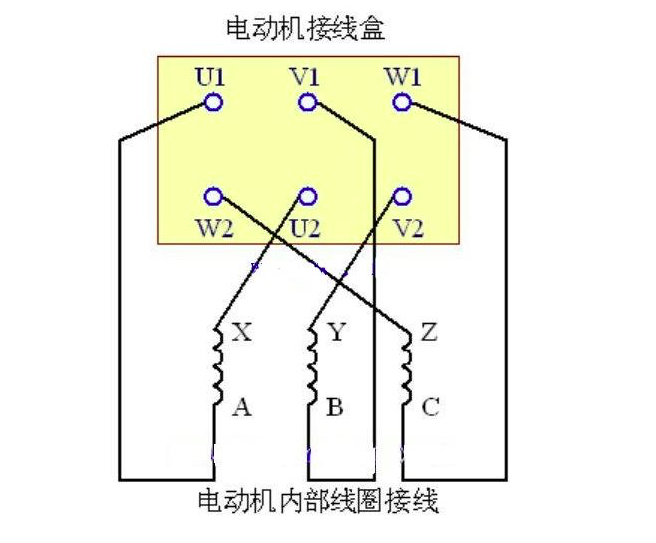

電機六個線端亂了，無法判別，這是經常遇上的，先看圖，再看測量方法。
測量方法一：
（一）萬用表選檔：直流50μ
（二）測量過程：
1、將電動機三繞組中每一繞組的一根引出線接在一起，余下三根引出線（每個繞組一根）也接在一起。這樣做成兩組引出線。將兩組引出線分別纏繞在萬用表的兩表筆上。用手轉動電動機轉子，同時觀察萬用表指針，如果指針不偏轉（擺動），說明接在一起的三根線同為三相繞組首端（或尾端）引出線，測試結束。如果指針有偏轉（擺動），說明有一相繞組接反，繼續下步測試。
2、將其中任一繞組的兩根引出線對調，（注意：要記住是對調的哪一繞組。）這樣又做成兩組引出線。重復上述測試：將兩組引出線分別纏繞在萬用表的兩表筆上。用手轉動電動機轉子，同時觀察萬用表指針，如果指針不偏轉（擺動），說明接在一起的三根線同為三相繞組首端（或尾端）引出線，測試結束。如果指針有偏轉（擺動），說明有一相繞組接反，繼續下步測試。
3、再將余下兩繞組中的任一繞組的兩根引出線對調，這樣又做成兩組引出線。重復上述測試：將兩組引出線分別纏繞在萬用表的兩表筆上。用手轉動電動機轉子，同時觀察萬用表指針，如果指針不偏轉（擺動），說明接在一起的三根線同為三相繞組首端（或尾端）引出線，測試結束。如果指針有偏轉（擺動），說明有一相繞組接反，繼續下步測試。
4、將第一次對調的兩引出線還原（再對調一次）即可。這時，接在一起的三根線同為三相繞組首端（或尾端）引出線，測試結束?？梢杂们笆龇椒炞C：將兩組引出線分別纏繞在萬用表的兩表筆上。用手轉動電動機轉子，同時觀察萬用表指針，萬用表指針不會偏轉（擺動）。說明判斷正確。
測量方法二：
（一）萬用表選檔：直流50μ
（二）測量過程：
1、將電動機一個繞組的兩引出線分別接在萬用表的兩表筆上，另一繞組的一根引出線接在電池的一極，另一引出線去碰電池的另一極，同時注意觀察萬用表的指針偏轉情況：如指針正向偏轉，說明電池正極所接線與萬用表負極（黑表筆）所接線同為首端（或尾端），另外兩根引出線同為尾端（或首端）。如指針反向偏轉，說明電池正極所接線與萬用表正極（紅表筆）所接線同為首端（或尾端），另外兩根引出線同為尾端（或首端）。將已經判明的兩繞組的首（尾）端作標記?？梢詫衫@組的首端接在萬用表的一只表筆上，尾端接在另一只表筆上。
2、將第三個繞組的的一根引出線接在電池的一極，另一引出線去碰電池的另一極，同時注意觀察萬用表的指針偏轉情況：如指針正向偏轉，說明電池正極所接線與萬用表負極（黑表筆）所接線同為首端（或尾端），另外兩根引出線同為尾端（或首端）。如指針反向偏轉，說明電池正極所接線與萬用表正極（紅表筆）所接線同為首端（或尾端），另外兩根引出線同為尾端（或首端）。將已經判明的兩繞組的首（尾）端作標記。
3、驗證：將已經判明的三個繞組的首（或尾）端接在一只表筆上，尾端接在另一只表筆上，用手旋動電動機轉子，萬用表指針不偏轉（擺動）。說明判斷正確。
說明：由于電機三繞組不完全對稱，連接正確時指針可能仍有極小幅度的偏轉，但幅度比不正確.
