反相器（非門電路）-2
2020-11-17
廣州科譽
4570
三．反相器真值表
當高電平輸入到一個反相器時，將會輸出一個低電平；當?shù)碗娖捷斎氲揭粋€(gè)反相器時，將會輸出一個高電平。反相運算的運算關系如表所示：
輸入 | 輸出 |
低電平（0） | 高電平（1） |
高電平（1） | 低電平（0） |
其中給出了每種可能的輸入電平或?qū)?yīng)的位所產生的輸出情況。像這樣的表稱為真值表。

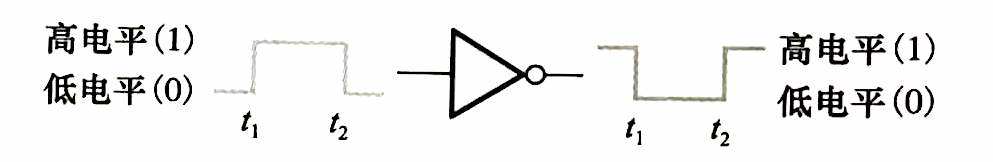

圖中給出了具有一個脈沖輸入的反相器的輸出，t1、t2表示了輸入、輸出脈沖波形的對應時間點。
當輸入為低電平時，輸出為高電平;當輸入為高電平時，輸出為低電平，因此，產生反相的輸出脈沖。
四．時序圖
時序圖是基于一個時間的基準，能準確地顯示兩個或多個波形之間的相互系，即時序圖顯示兩個或多個波形的時間關系。例如，對于上圖的輸入和輸出波形，可以用一個時序圖將兩個脈沖對準，從而使得這些脈沖邊沿的發生以正確的時間關系展現出來。

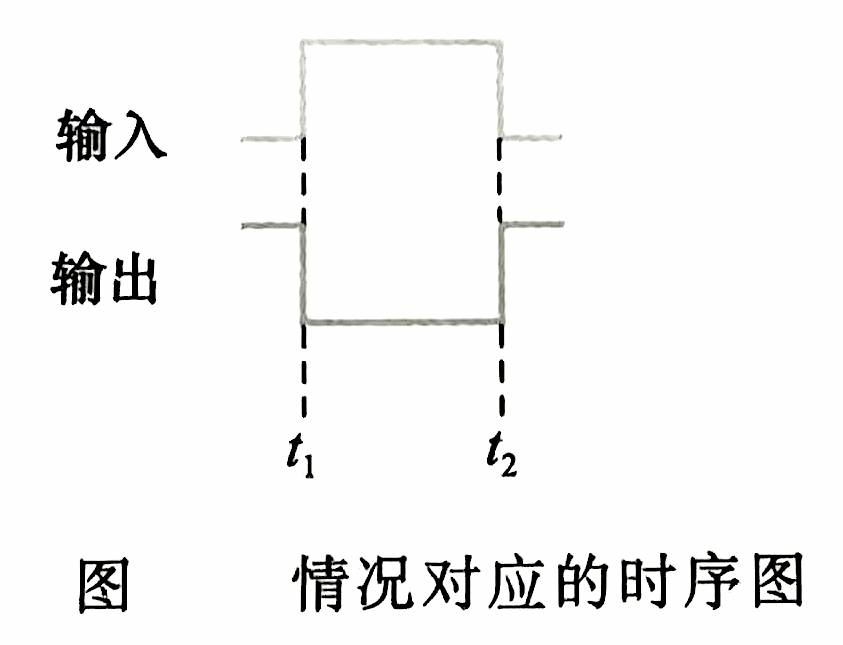

理想情況下，輸入脈沖的上升沿與輸出脈沖的下降沿發生在同一時刻;類似地，輸入脈沖的下降沿與輸出脈沖的上升沿發生在同一時刻，下圖給出了這種時間關系。
事實上，從輸入變化到其相應的輸出發生變化會有一個較小的時延。時序圖在展現具有多個脈沖的數字波形之間的時間關系時特別有效。
五．反相器的邏輯表達式
正如所學到的，在布爾代數中，盡管變量可以用多個字母表示，但通常用一個或兩個字母來表示，通常用排在字母表前面的字母來表示輸入，而用排在后面的字母來表示輸出，變量的取反通常在變量上面加一杠。變量值可以取0或者1。如果一個變量給定值是1,那么它的反變量值就是0，反之亦然。

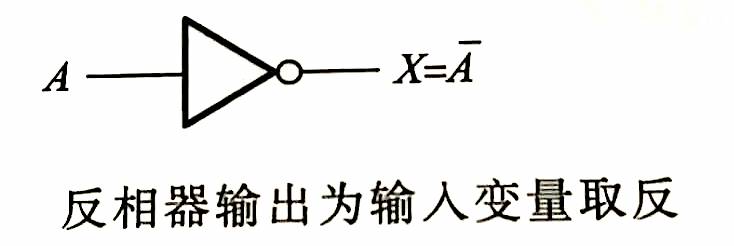

反相器(非門電路)的運算可以按如下表示，
輸入變量為A，輸出變量為X，則有X=（非A）
這個表達式表明輸出是輸入的取反，因此，如果A=0，則X=1;如果A=1，則X=0。A可以讀成“A杠”或者“非A".
那么，問題來了。
1.若反相器的輸人為1，則輸出是什么?
2. 當反相器的輸入要求高電平有效脈沖(高電平時有效，低電平時無效)時，
(a)使用特定形狀圖形符號和非指示符，畫出適當?shù)倪壿嫹?hào)。
(b)畫出當一個正向脈沖加到反相器的輸入端時的輸出波形。
