穩壓電源的管理-1
2020-11-03
廣州科譽
1757
一．蓄電池的終端電壓

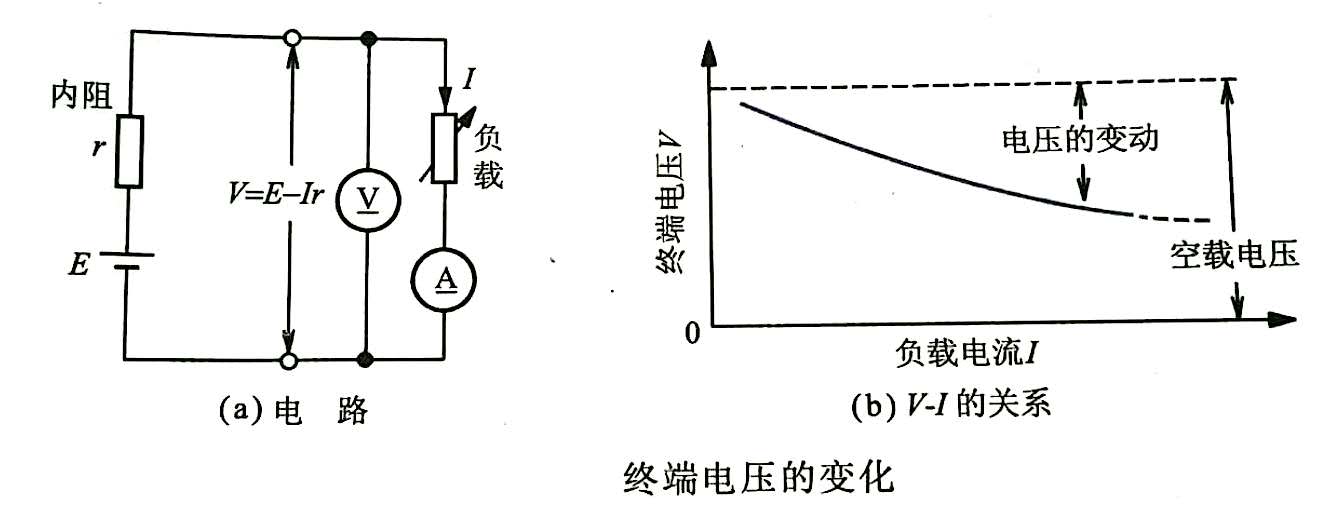

圖中是對蓄電池接上負載時得到的負載電流與終端電壓的關系。
由圖可知,增大負載電流時蓄電池的終端電壓會逐漸下降。
一般情況下,隨著負載電流的增大，蓄電池與直流電源的終端電壓都會下降。這是由蓄電池和直流電源的內阻r所引起的，負載電流I增大就會使終端電壓下降I*r。
特別是舊的蓄電池，這種現象比較明顯,有時接上負載后終端電壓急劇下降，甚至幾乎沒有負載電流產生。
二．終端電壓的變化
在蓄電池中，電壓的變化是由它的內阻引起的,但是對于用整流得到的直流電原而言,終端電壓的變化是由交流電源的電壓變化引起的。
作為直流電源，希望它的終端電壓保持固定值,不隨電源電壓及負載的變動而發生變化。
用于精密測試和各種電路的直流電源，采取了克服電壓變動的各種措施，被稱作穩壓電源。
三．穩壓電源的原理

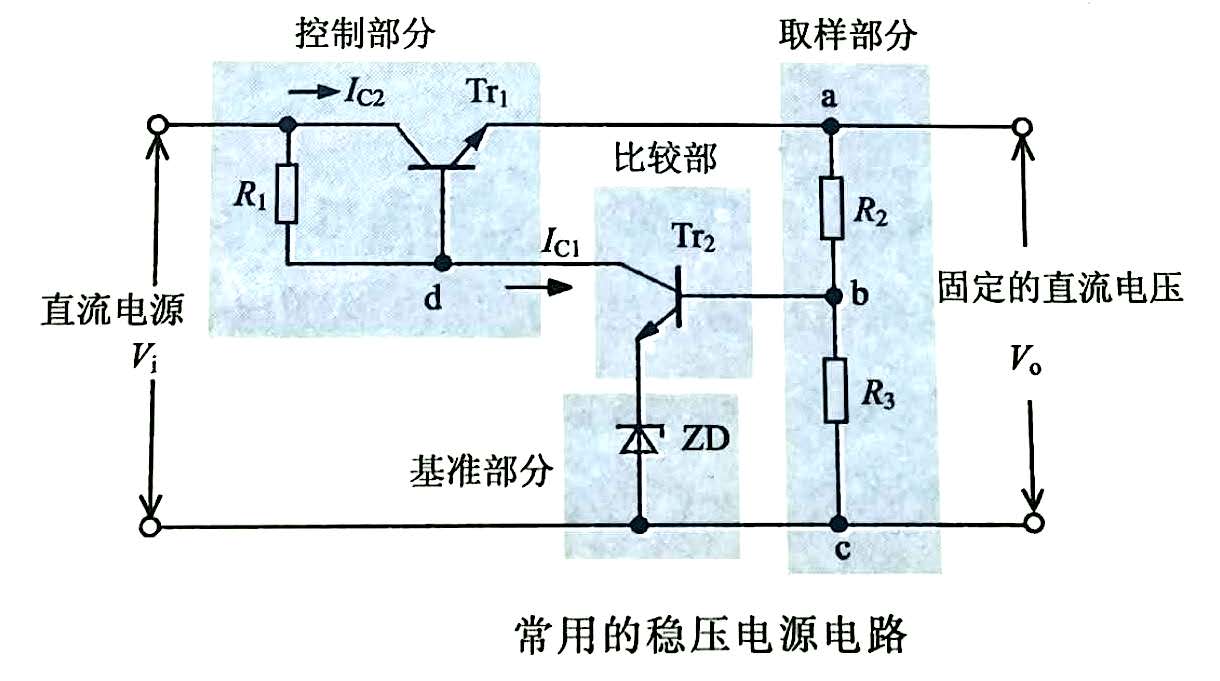

圖是常用的使用晶體管和二極管的穩壓電源電路。在此電路中，采取了無論電壓是下降還是上升都能自動進行調整的措施，使終端電壓維持定值。發揮了晶體管與二極管組合電路的特性。

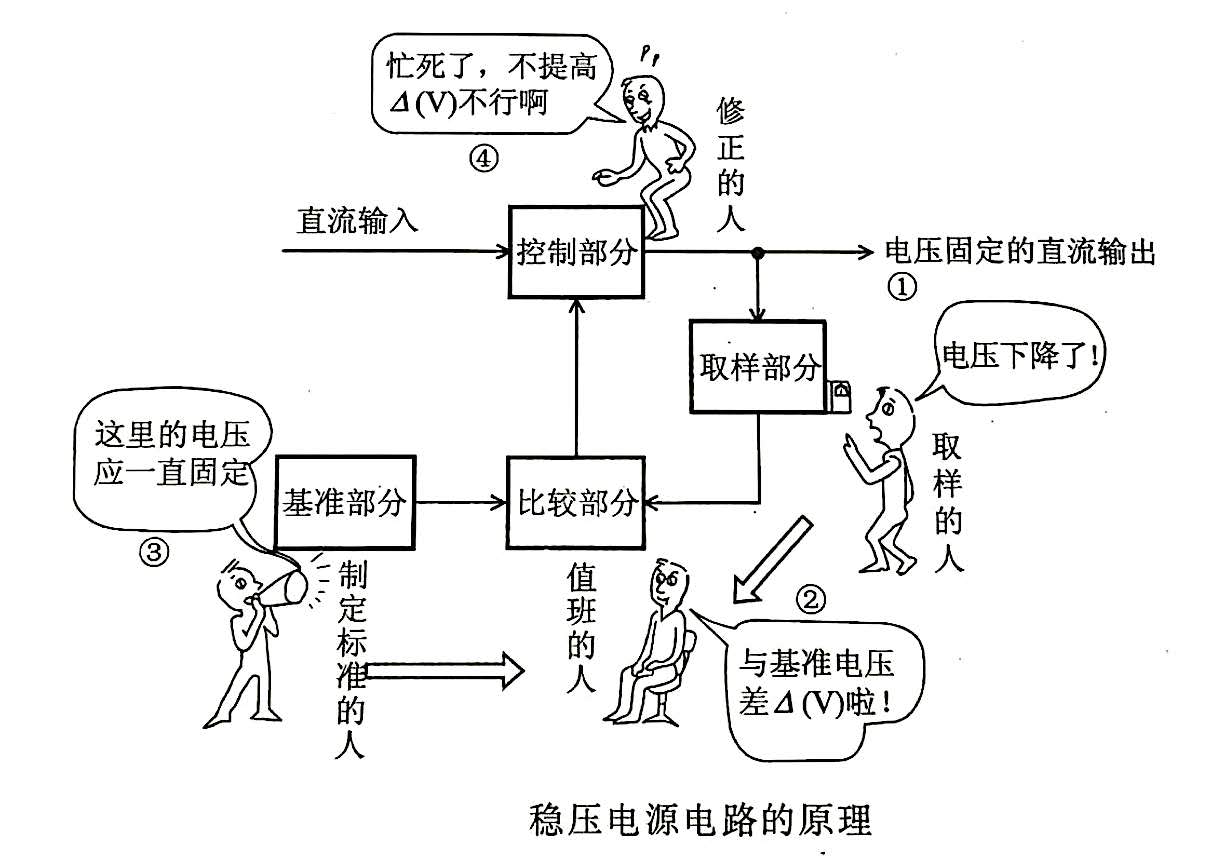

為了使終端電壓保持不變，如圖所示，作為穩壓電路的要素,需要有檢測終端電壓是上升還是下降了的取樣部分，決定維持在多少伏的基準部分,還需要有比較終端電壓和基準值以確定到底提升或降低多少伏的比較部分以及執行提升降低的控制部分。
