邏輯電路有哪些組合
1.NAND電路

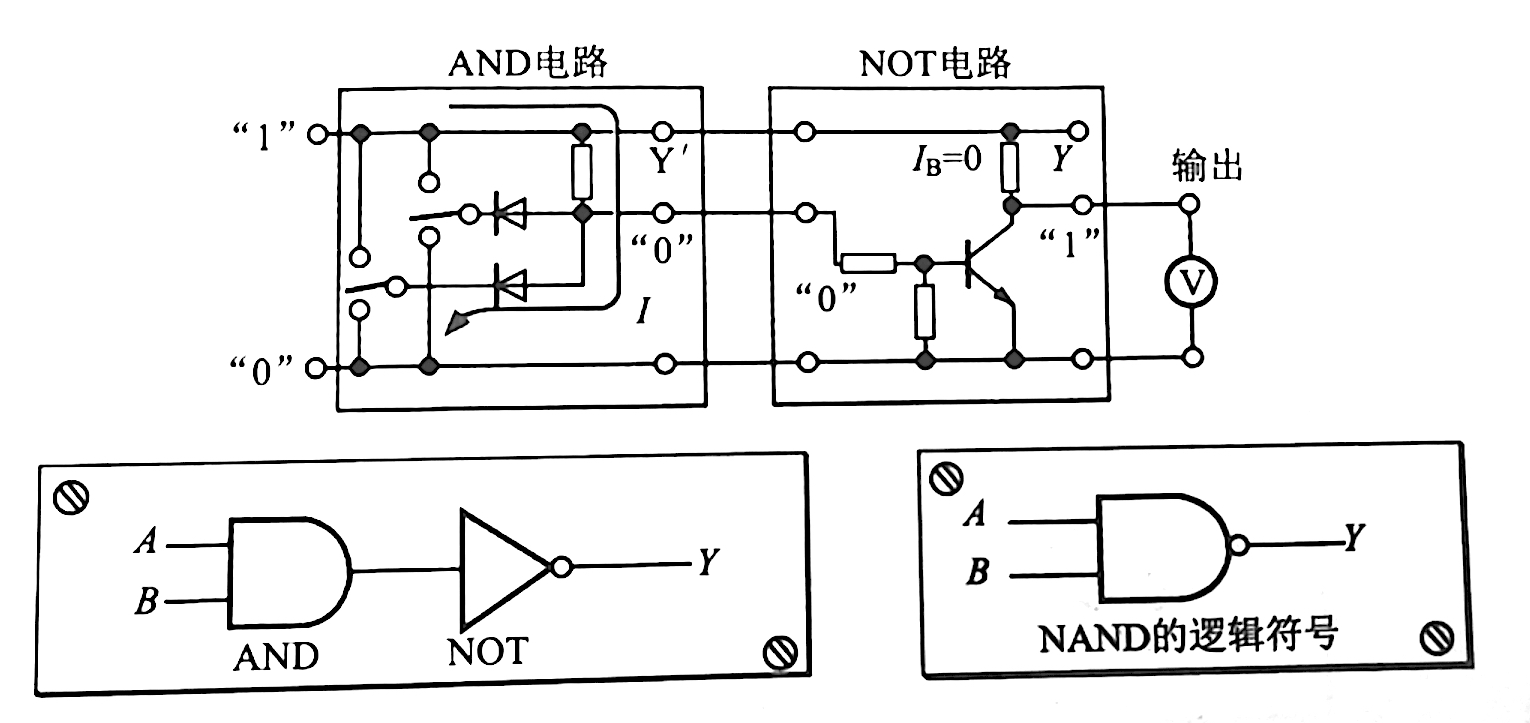

如圖所示，將二極管AND電路與晶體管NOT電路組合。對應于輸入A、B的輸出Y是AND電路輸出Y'的否定(反相)信號[參見表]。
輸入 | 輸出 | ||
A | B | Y' | Y |
0 | 0 | 0 | 1 |
0 | 1 | 0 | 1 |
1 | 0 | 0 | 1 |
1 | 1 | 1 | 0 |
現在，輸入A、B其中一方為“0”時，輸出Y'為“0”電平,因此基極電流不流通，輸出Y的電壓為“1”電平。只有當輸入A、B的兩方都為“1”電平時，輸出Y'才為“1”電平,產生基極電流。因而有集電極電流流過,使輸出Y的電壓為“0”電平。也就是說，它否定了AND電路，因此AND前面加上NOT,稱作NAND電路。
此NAND電路的真值表見表。
輸入 | 輸出 | |
A | B | Y= A.B |
0 | 0 | 1 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 0 |
2. NOR電路

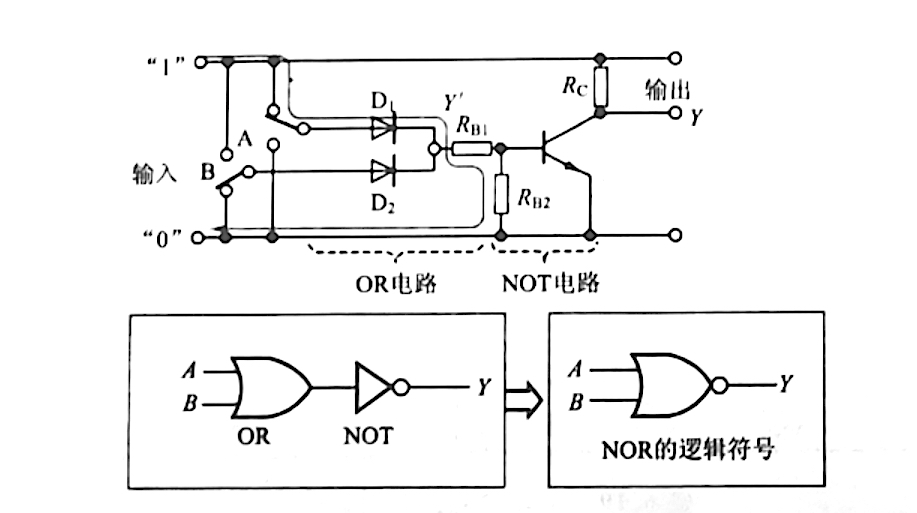

如圖所示,將二極管OR電路與晶體管NOT電路組合。此電路是由OR電路 + NOT電路表示的,因此稱作NOR電路。
現在，當NOR電路的輸入A和B的任一方或者雙方為“1”電平時，二極管OR電路的輸出Y'則為“1”電平。這時晶體管的基極流通電流，成ON狀態,因此輸出Y為“0”電平。這是由于晶體管將OR電路的輸出反轉了的緣故。電路的真值表如表所示。
輸入 | 輸出 | |
A | B | Y= A.B |
0 | 0 | 1 |
1 | 0 | 0 |
0 | 1 | 0 |
1 | 1 | 0 |
NAND電路、NOR電路都是由二極管與晶體管組成的，所以稱作DTL(二極管-晶體管邏輯)電路。
這種DTL電路不僅能夠?qū)崿F(xiàn)NAND、NOR操作,而且在NOT電路中還有放大作用。即使當“0”和“1"電平的差縮小時，只要高于某一電平，輸出就為ON;低于這個電平，輸出就為OFF。因此可以再現輸出電平。除DTL電路之外,還有TTL(晶體管-晶體管邏輯)電路。
