AM波的解調電路及其特性
1.線性解調
利用二極管的整流特性進行解調的代表性電路就是線性解調電路。圖為其基本電路。

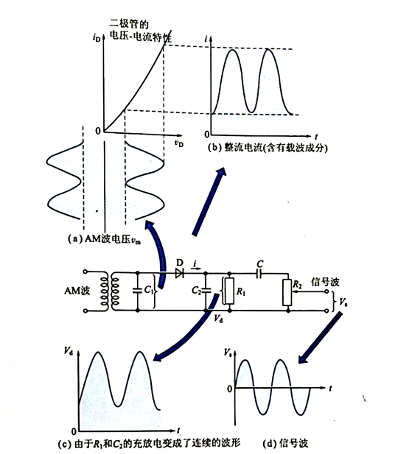

它的特性如圖所示。因其使用晶體管和二極管電壓、電流特性的直線部分，所以稱作線性解調。
在直流部分疊加AM波時，輸出端出現被半波整流的波形。在此波形中，因?yàn)楹行盘?hào)波成分與直流成分，所以要用電路元件進行分離，取出號波成分。
2.電路元件的作用
上圖所示的基本電路中電路元件的作用如下:

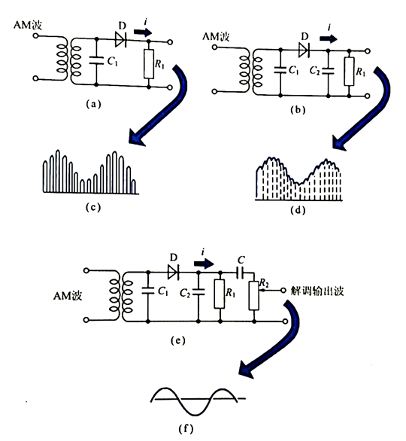

(1)二極管D與電阻R1的作用。在下圖 (a)中，二極管對AM波的正向半波進行整流，在電阻R1的兩端作為輸出波形輸出。但此波形如圖所示,呈間斷的脈沖形狀。
(2)電容C2與電阻R1的作用。為了去除間斷的脈沖波形部分，如圖所示接入電容C2，則波形如圖所示。這是因?yàn)樵诙O管導通時，對電容器C2充電，所存儲的電荷在負半周期內通過電阻R1放電，所示呈連續波形。圖中表示較為粗略，實際載波的頻率非常高，波形的間隔更密，輸出如包絡線的波形。
(3)電容C與電阻R2的作用。電容C是為了阻止圖的直流成分、導通交流成分(信號波)而接入的耦合電容。C的電抗Xc可以用1/(2πfc)表示,頻率越高電抗越低。直流的頻率可視作0。C對于直流起無窮大電阻的作用，所以直流成分在此被阻止。因此，只有信號成分通過C，并被輸出至負載電阻R2的兩端。
(4)被去除的直流成分的利用。在解調電路中與信號波分離的直流成分(主要是載波成分)不是無用的，它被巧妙地利用在下列地方。
由天線接收的電波,因受空中各種各樣因素的影響，有時會出現強弱變化，即衰減。接收較弱的電波時，輸出會時大時小。為了防止這種現象，就必須在接收電路中根據電波的強弱自動控制音量，這就要利用解調電路產生的直流成分(解調后的載波成分)。

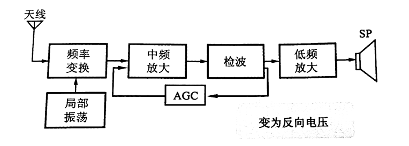

假設現在揚聲器的音量變大，解調電路的直流成分也會變大，如圖所示，將其轉換成反向電壓反饋給輸入，使它發揮抑制接收器輸入的作用。揚聲器的音量變小時，反饋部分減小，抑制輸入的作用也變小。這種自動地使音量維持一定的電路稱作自動音量控制電路或自動增益控制電路。
