接收機的組成
2020-09-22
廣州科譽
2029
接收機的組成
以我們身邊的事物為例，如收音機和電視。圖中是收音機的接收標度盤，刻有535-1605kHz頻帶的AM選臺波段與76-90MHz的FM選臺波段。
除此之外在3.925MHz、6.055MHz 、9.595MHz播放的短波亦屬AM波。圖像屬于AM波、聲音屬于FM波。
AM波與FM波的區別，正如前面所論述的，在于其調制方式。下面，我們來分析AM波與FM波的具體區別及各自的優缺點。
通常AM波與FM波接收機的電路組成如圖所示。其中,AM與FM波接收機除了頻率不同之外，直至中頻放大電路為止幾乎是完全一樣的。FM波接收機在此后還加有振幅限制電路和去加重電路。這些電路起什么作用呢?
通常，衡量接收機特性指標之一是 SN比(信噪比：signal信號、noise噪音)。 這表示與信號成分相比,噪聲的放大能降低到怎樣的程度。SN比越大越好。

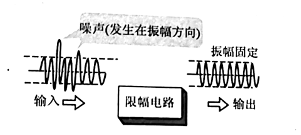

在AM波接收機中，噪聲成分與信號成分一起放大。與此相比，F(xiàn)M波接收機因其振幅是固定的，如圖所示，噪聲成分可以被振幅限制電路在不損失信號內容的情況下除去。
一般情況下，可聽頻率高音部分的噪聲敏感度較大。因此，在發送時預先將高頻部分的輸出加強，在接收方再對高音部分加以衰減。這樣頻率特性就可以保持平坦，而且可以減少噪聲。這就是去加重(de-emphasis)電路，它可以改善SN比。
