什么是直流電流放大系數

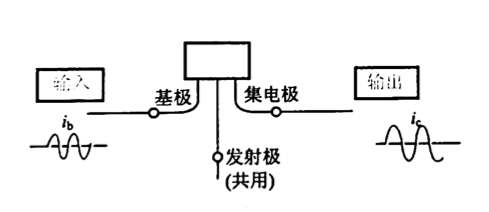

在圖所示電路中，將基極發射極作為輸人端、集電極發射極作為輸出端。即將發射極選作輸人輸出共用的端子(稱為發射極接地，驅動晶體管時常用發射極接地方式，參見圖)。

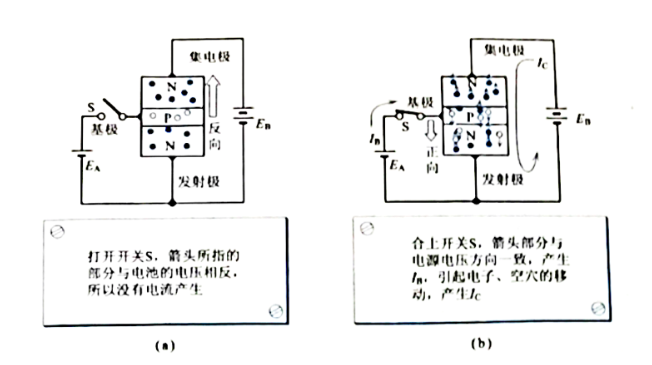

在基本放大電路中,基極端連接著開關S,只要打開S,則集電極發射極之間幾乎沒有電流流通,蜂鳴器不發聲。如果閉合s,則基極發射極之間電流導通,同時集電極發射極之間也有電流導通,蜂鳴器發出聲音。
如圖所示。

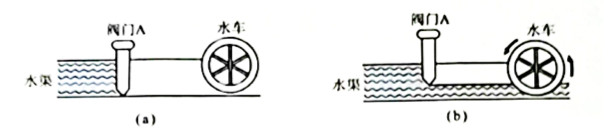

打個比方,關閉圖中的閥門A(相當于基極發射極不導通電流的狀態)，則水渠中水不流動，水車也不轉。若打開閥門A則水渠開通，水車轉動。這與晶體管的作用相似。
水渠中流動的水量根據閥門的打開程度而變化，其原理對晶體管同樣適用,通過調節基極電流，可使集電極的電流增大或減小。
基極電流的變化不折不扣地轉變?yōu)榧姌O電流變化這一點，對放大作用來講是最必要的。而且,僅用數mA規模的基極電流就可以控制數百mA的集電極電流。將基極電流作為輸人電流、集電極電流作為輸出電流,則輸出電流與輸人電流之比稱作直流電流放大系數(用記號hfe或β表示)。
電路中的基極電流Ib、集電極電流Ic、發射極電流Ie之間存在Ie=Ib+Ic的關系。假設發射極的電流為100%，則流入集電極的占90% ,剩余的流人基極。但是，電流放大系數根據不同的集電極電流或集電極電壓而呈現不同的值，所以必須規定他們作為條件參數。
