晶體管的工作條件以及判斷方法
2020-08-12
廣州科譽
1682
可以認為晶體管中有兩組PN結，為了使電子或空穴(它們是電荷的搬運者，因此也稱作載流子)移動而產生電流，必須以直流電源供給其電壓。
基于晶體管工作原理的正確電壓加載方法必須遵守以下事項。
1.發射極-基極之間加正向電壓

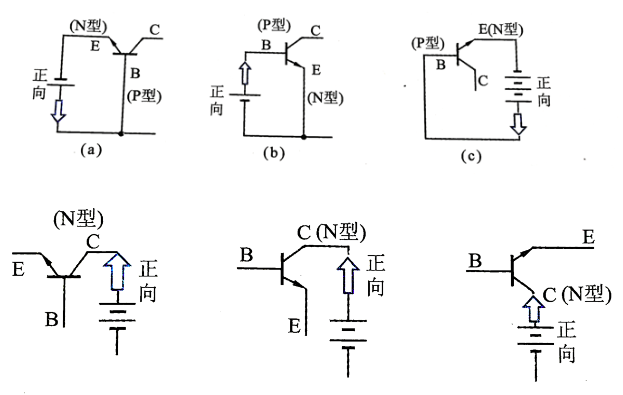

圖中的任一接地電路均滿足此條件。不過,此電壓的大小不能超過1V。
2.集電極加反向電壓
圖中的晶體管是NPN型的，也就是集電極使用了N型半導體。對此集電極加載反向電壓，也就是集電極端必須連接正極。否則，就不能從集電極端引導出越過基極區域的電子(使集電極電路流通電流)。如果晶體管為PNP型，則集電極為P型半導體，集電極端必須連接負極。
3.如要取得輸出必須加負載電阻
晶體管具有放大作用，但即使獲得了集電極電流，若沒有負載電阻也得不到輸出。
那我們知道了它的工作條件，那又如何去判斷晶體管的基極和管子類別呢？
判斷管子
選用歐姆檔的R*100（或R*1K）檔，先用紅表筆接一個管腳，黑表筆接另一個管腳，可測出兩個電阻值，然后再用紅表筆接另一個管腳，重復上述步驟，又測得一組電阻值，這樣測3次，其中有一組兩個阻值都很小的，對應測得這組值的紅表筆接的為基極，且管子是PNP型的；反之，若用黑表筆接一個管腳，重復上述做法，若測得兩個阻值都小，對應黑表筆為基極，且管子是NPN型的。
判別集電極
因?yàn)槿龢O管發射極和集電極正確連接時β大（表針擺動幅度大），反接時β就小得多。因此，先假設一個集電極，用歐姆檔連接，（對NPN型管，發射極接黑表筆，集電極接紅表筆）。測量時，用手捏住基極和假設的集電極，兩極不能接觸，若指針擺動幅度大，而把兩極對調后指針擺動小，則說明假設是正確的，從而確定集電極和發射極。
