電路板中與非門集成電路的控制原理
2020-06-02
廣州科譽
2472
在電路板中，我們會經?？吹揭恍〩C00、HEF4011等與非門集成電路。這些與非門集成電路的引腳功能及它們的控制功能您都了解了嗎？如果您已經掌握就不必閱讀這篇文檔，如果您不知道與非門集成電路的控制原理、不會看HC00、HEF4011的引腳功能，建議您仔細閱讀本文，閱讀后您就能掌握與非門集成電路的控制原理及典型與非門集成電路HC00的引腳功能了。與非門集成電路HC00的實物圖，請看圖1.
圖1： 通力電梯LCECPUnc電路板使用的與非門集成電路VHC00
圖1是通力電梯LCECPUnc電路板圖片，圖片中元件旁標注U18標號、寫著VHC00集成電路元件，就是一個與非門集成電路。
與非門電路的電路圖符號

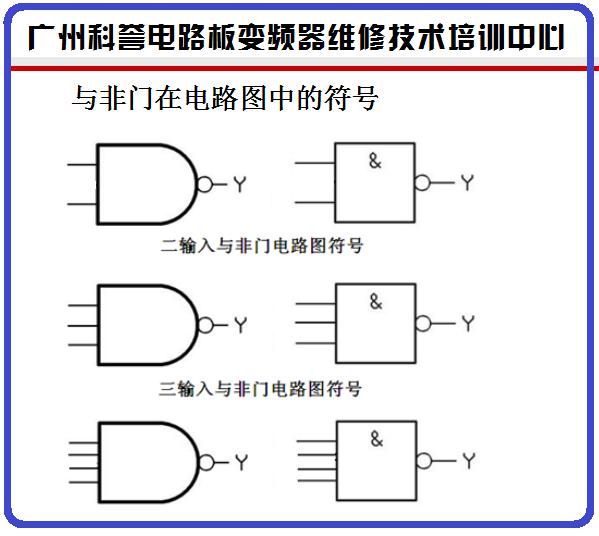

圖2：與非門的電路圖符號
與非門集成的控制原理
當給與門電路所有的輸入端都加上高電平時，它的輸出端輸出的電平為低電平；只要幾個輸入端中有一個輸入為低電平，它輸出電平就為高電平。
與非門集成電路HC00的引腳功能圖，請看圖3.
圖3: 74HC00集成電路引腳功能圖
在與非門集成電路HC00中，它的內部共包含了4個獨立的與非門，其中7腳和14腳為電源供電引腳，7腳接電源的負極，14腳接電源的正極端。1、2、3腳為一個門，1腳和2腳為兩個輸入引腳，3腳為輸出引腳。4、5、6為一個門，其中4、5為輸入引腳，6腳為輸出引腳。8910為一個門其中9腳和10腳為輸入引腳，8腳為輸出引腳，11、12、13為一個門，其中11和12腳為輸入引腳，13腳為輸出引腳。
設計人員在設計控制電路時，只要使用與非門電路，都是依據它的控制原理來進行設計的，只要我們掌握了與非門電路的控制原理，清楚了與非集成電路的引腳功能，我們維修電路板或變頻器事項，遇到電路板中有使用與門集成電路時，就可以根據與門電路的控制原理來判斷電路中所用與門集成電路的好壞，壓縮故障范圍了。
