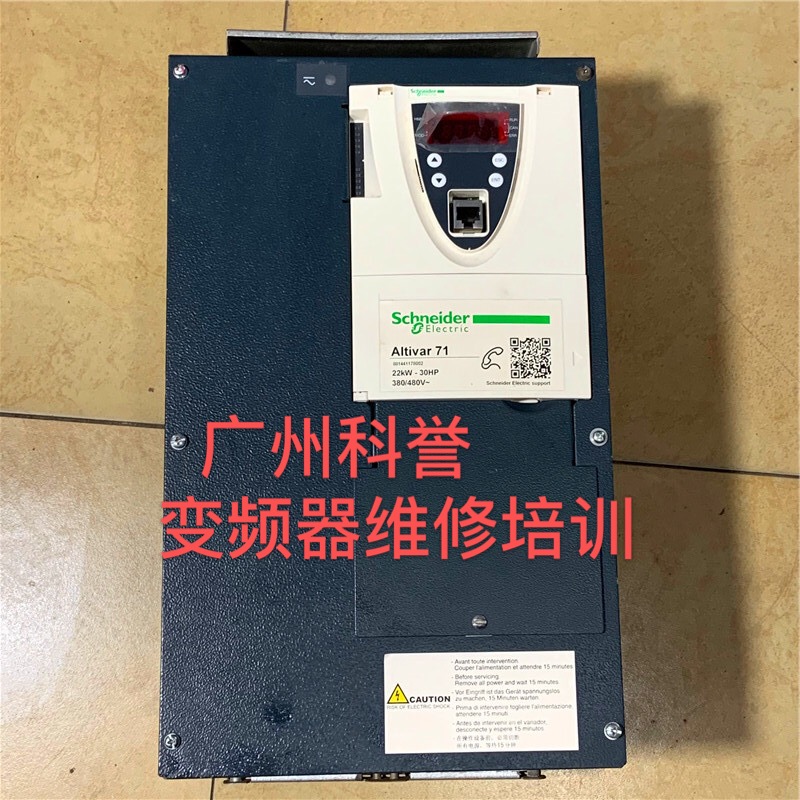

施耐德ATV71變頻器常見故障碼說明及解決措施
2019-10-29
廣州科譽教育
7375
施耐德ATV71變頻器故障碼說明及解決措施是為設備維保人員快速判斷變頻器是否存故障、并給出了施耐德ATV71變頻器常見故障的一些解決措施，當維修人員遇到施耐德ATV71變頻器發生故障時，就可以迅速判斷導致施耐德ATV71變頻器故障的原因和簡要的解決方法了。
A I 2 F。 A I 2 F是A I 2 模擬信號輸入存在故障。引發 A I 2 F故障碼出現的原因可能是模擬輸入AI2 上的信號不一致 。排除 A I 2 F故障的簡要方法是：仔細檢查模擬輸入AI2 的接線情況有沒有接錯線或出現斷線的情況；如果接線情況沒有錯誤，則需要檢查輸入到A I 2的信號值是否存在問題。
b U F。b U F故障碼的含義是[制動單元短路]。引發b U F故障碼出現的原因有：制動單元的輸出存在短路情況；制動單元沒有連接或處于失效狀態； 排除 b U F故障的簡要方法廣州科譽變頻器維修培訓認為需要檢查制動單元中制動電阻器的接線情況；檢查制動電阻器是否存在燒斷的情況。
O C F。O C F的故障碼含義是過電流故障。引發O C F故障碼出現的原因有：電機機械存運轉部位出現卡阻，導致負載加重引發過電流；變頻器內部電路出現問題引發過電流。 排除 O C F故障的簡要方法：檢查電機空載時是否運轉正常，先排除電機等外在的因素導致的 施耐德ATV71變頻器過電流問題，在檢查電機所拖動的負載（例如傳動帶、鏈條等機械是否存在負載較重的情況）；如果經過檢查施耐德ATV71變頻器過電流的原因不是外在因素導致，則說明是施耐德ATV71變頻器內部的電子電路存在問題，這時就需要對其內的電子電路進行檢查，廣州科譽變頻器維修培訓認為是內部功率驅動電路、逆變電路或電流檢測電路存在問題所致，只要對內部功率驅動電路、逆變電路、電流檢測電路這幾部分電路進行仔細檢查，就能找出導致過電流的具體原因和損壞的部件了。
O H F。O H F故障碼的含義是變頻器過熱。引發 O H F故障碼出現的原因可能是變頻器的扇熱系統、施耐德ATV71變頻器負載加重或內部電路出現電流過大等問題引發其溫度太高。排除O H F故障的簡要方法是：檢查電機的負載是否存在加重的現象；檢查變頻器的通風情況及周圍的環境溫度是否存在問題，很多時候是由于扇熱風扇存在問題導致的本故障，當施耐德ATV71變頻器缺少保養，扇熱片中的積灰過厚，導致扇熱不良也會出現此故障，觀察一下扇熱片中的積灰是否存在過厚情況，有的話要清除掉積灰。對于內部電子電路出現問題導致電流過大而產生的發熱情況，廣州科譽變頻器維修培訓認為一般以內部的電容漏電較為常見，仔細檢查內部電路板中電容元件是否存在漏電的情況，如有則應該更換掉。
O P F 。O P F故障碼的含義為施耐德ATV71變頻器的輸出缺1 相。引發 O P F故障碼出現的原因可能是內部的功率驅動電路、逆變電路存在問題。排除 O P F故障的簡要方法：廣州科譽變頻器維修培訓認為要仔細對施耐德ATV71變頻器內部的功率驅動電路、逆變電路的工作情況進行檢查，判斷這兩部分電路是那一部分引起的，然后在對鎖定電路中的電子元件進行判斷檢查，直到找出損壞的電子元件，進行更換，就可以排除O P F故障了。
上面內容是廣州科譽變頻器維修培訓編寫的施耐德ATV71變頻器常見故障碼說明及解決措施，還有一些其它不常出現的故障碼，朋友們可以關注廣州科譽電子微信公眾服務號，以后遇到時可以和科譽的工程師們進行技術交流，解決您在工作中遇到的技術難題。
