ACS800-07-0320-3變頻器直流母線欠電壓故障的維修
2019-10-28
廣州科譽
1437

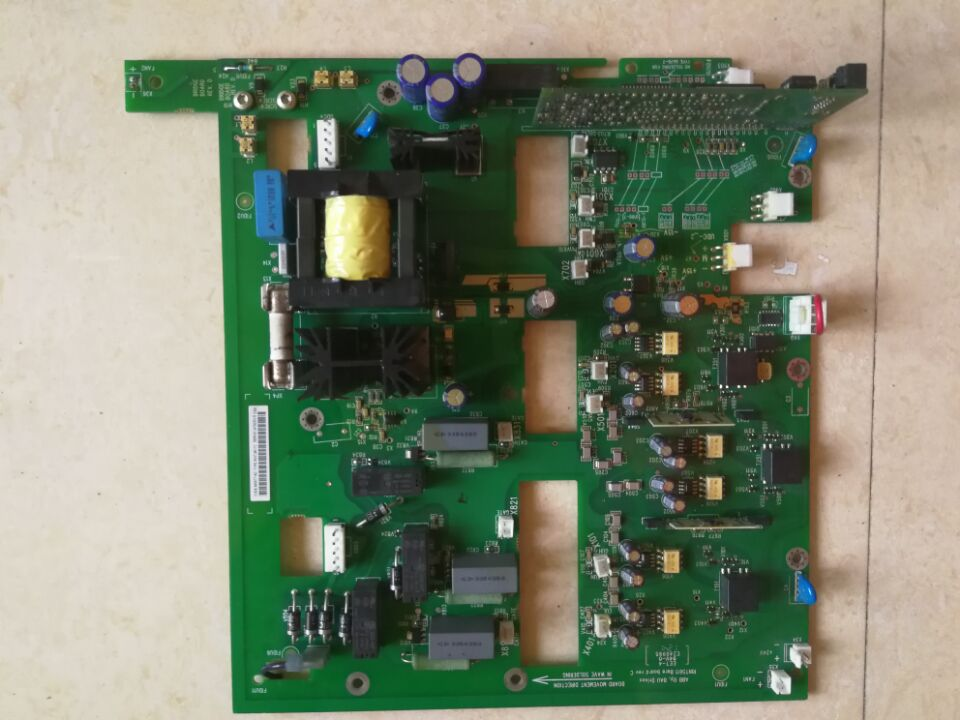

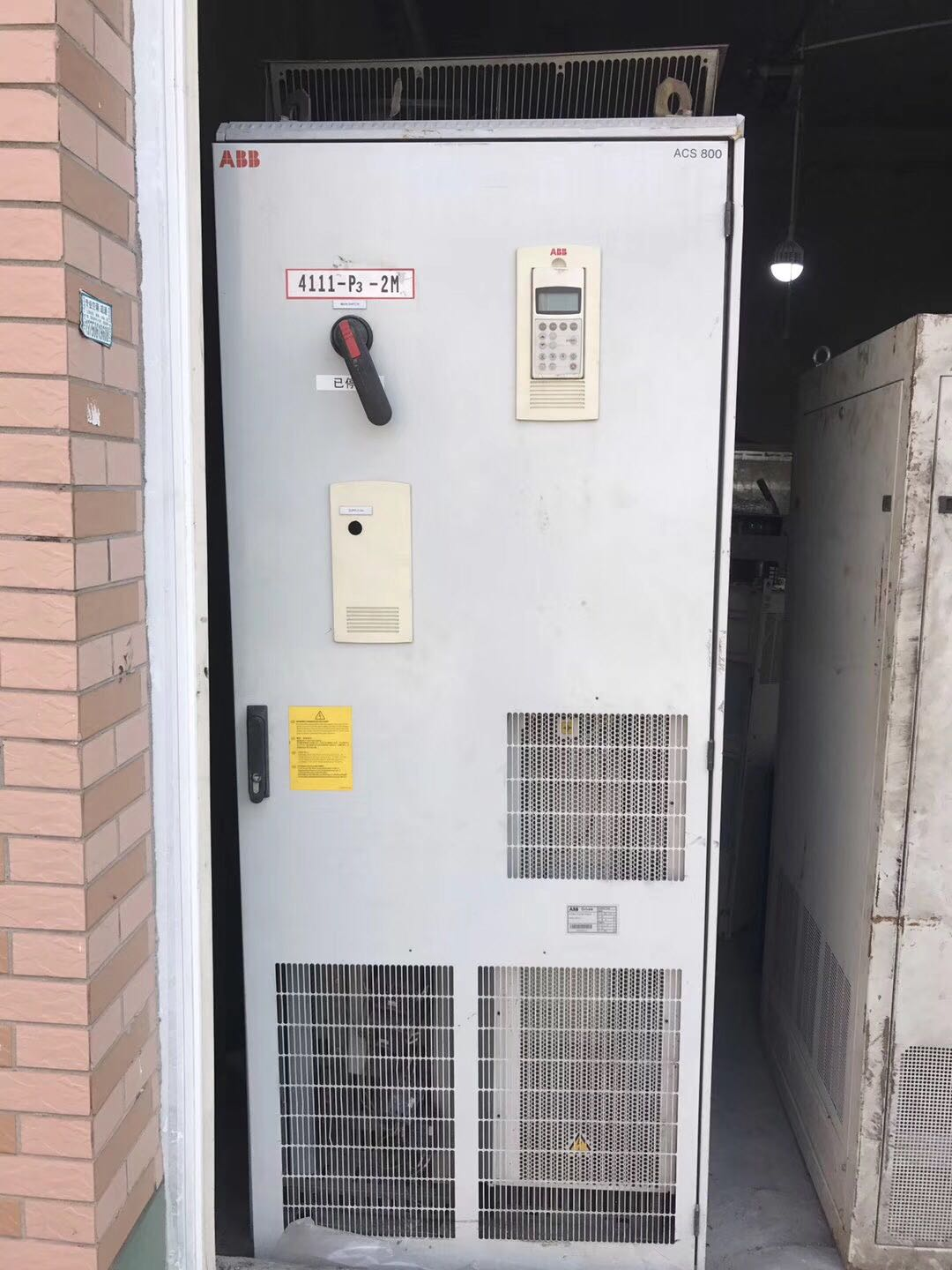

故障變頻器品牌與型號。故障變頻器品牌為ABB變頻器，故障變頻器的型號為ACS800-07-0320-3+B054+P901+R712.
ACS800-07-0320-3變頻器的故障現象。給變頻器上電后，操控面板上顯示：DCUNDERVOLT(3220)故障碼，查閱廠家給的故障代碼表后，故障代碼的含義解釋為，直流母線欠電壓，變頻器不能投入正常運行，輸出端沒有電壓輸出。
ACS800-07-0320-3變頻器直流母線欠電壓故障分析。引起變頻器直流母線欠電壓的原因有以下幾種：一是給變頻器供電的380VAC電源缺相，導致供給變頻器的能量不足；二是內部的熔斷器熔體熔斷；三是三相整流橋內部可能出現個別二極管燒壞，使三相整流變成單相整流（橋式整流）故障；四是充電繼電器觸電不能短接充電電阻，導致充電電阻一直投入工作，而引起欠電壓故障；五是電壓檢測電路出現故障，本來直流電壓是夠的，但由于檢測電路出現問題，反饋給CPU的電壓信息是欠電壓信息，也就是人們常說的電壓檢測電路向CPU說了假話。
ACS800-07-0320-3變頻器直流母線欠電壓故障檢查維修。根據故障分析所列出的導致直流母線欠電壓故障的原因，本著先易后難的檢查次序進行檢查判斷。
首先用萬用表檢查給變頻器供電的三相380VAC供電電源是否正常，檢查的方法是將福祿克萬用表的檔位開關置于交流電壓檔位置，檢測U1與V1、U1與W1，V1與W1、V1與U1之間的電壓，檢查結果三相輸入電源符合要求；
然后將福祿克萬用表的檔位開關置于直流電壓檔位置，檢測整流后濾波后的直流電壓是否在510V以上，檢查的結果有510VDC的直流電壓，說明整流濾波電路所輸出的直流電壓正常，就排除了整流后濾波電路出問題的可能性。
最后檢查充電繼電器控制回路，給變頻器上電后可以聽到充電繼電器吸合的聲音，用福祿克萬用表的直流電壓檔檢測充電電阻兩端對地的直流電壓值，根據廣州科譽變頻器維修培訓中心多年的維修實踐經驗表明，如果充電繼電器觸點正常吸合時，充電電阻兩端對地的直流電壓值，應為等電位。而檢測結果存在一定的電壓值，說明充電繼電器的觸電可能存在問題。關斷給變頻器的供電，并用專用的放電負載箱對變頻器內大電容進行放電，人為按下充電繼電器，模擬充電繼電器投入工作，然后用祿克萬用表的電阻檔檢測充電繼電器觸點電阻值，檢測結果顯示為無窮大，說明充電繼電器存在問題。更換一個同型號同規格的充電繼電器，檢查各接線無誤后給變頻器上電，再次檢測充電電阻兩端對地的直流電壓值，兩端對地的電壓值為等電位情況，變頻器欠電壓的故障碼也沒出現，啟動變頻器，檢測輸出端的電壓，有了正常的電壓輸出。至此ACS800-07-0320-3變頻器直流母線欠電壓故障被排除了，朋友們?nèi)绻胩接懽冾l器維修技術方面的問題，您可以關注廣州科譽電子微信公眾服務，和科譽的變頻器維修培訓師進行技術交流。
ACS800-07-0320-3變頻器維修總結。通過對ACS800-07-0320-3變頻器直流母線欠電壓故障的維修實例表明，我們?cè)谶M(jìn)行維修時，一定要把變頻器的控制原理搞清楚，在維修時根據變頻器控制原理觀察變頻器的故障現象，列出導致出現這一故障現象所有的原因，然后針對所列出的原因逐個進行排查，最終就能找出導致變頻器故障原因了。
