變頻器維修電源制作
2019-09-30
廣州科譽
1248

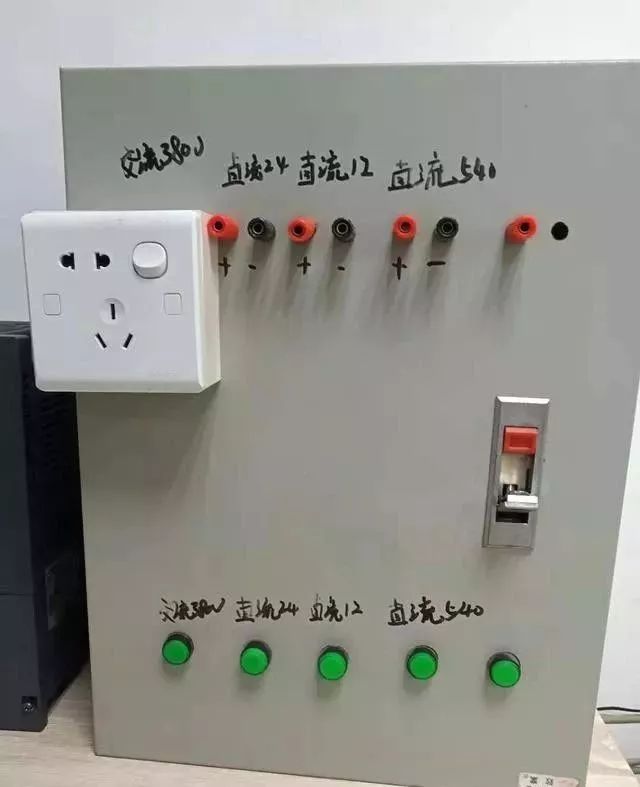

很多初學變頻器維修的人員，在對變頻器進行維修時，需要給變頻器提供380VAC的交流電源，但是一般的居民家中都沒三相380VAC的電源，這時我們?cè)撛趺崔k呢？請您別著急，廣州科譽變頻器維修培訓中心給您分享一下制作變頻器維修電源的制作方案與詳細的制作方法，按照這份方案來制作，您不但可以得到380VAC的交流電源，還可以得到直流540VDC、24VDC、12VDC的直流電源呢！變頻器維修專用電源制作好的實物圖片請參見圖。
變頻器維修電源制作所用的元件清單如下：
1. 交流接觸器220V 32A 數量2個；
2. 變壓器220V變380V 500W單相 數量1個；
3. 自鎖按鈕 （位置SB SB1 ） 數量2個；
4. 整流橋型號MDQ100A數量1個；
5. 充電電阻（位置RL）120W60R 數量1個；
6. 電解電容（位置C1 C2 C3 C4）400V680UF 數量4個；
7. 均壓電阻（位置RC1 RC2 RC3 RC4）電阻2W180k 數量4個；
8. 直流電壓表，DC1000V 指針式；
9. 放電電阻 (位置RB) 120W60R 數量1個

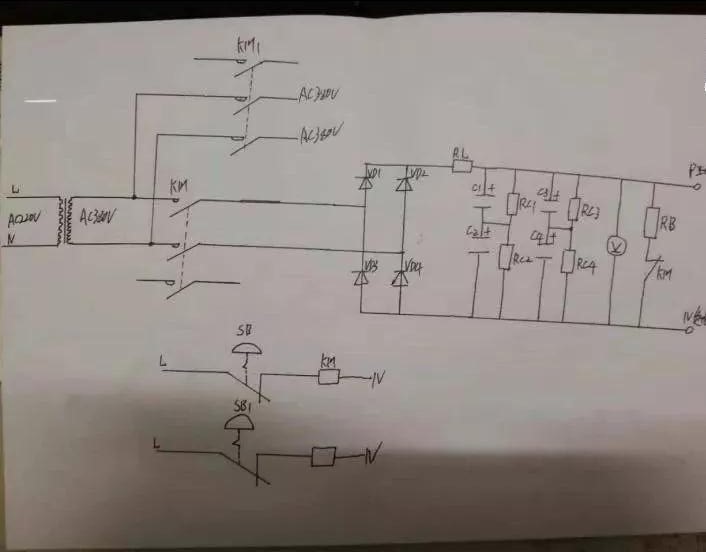

準備好以上元件和材料，就可以按照下面的圖紙進行接線。

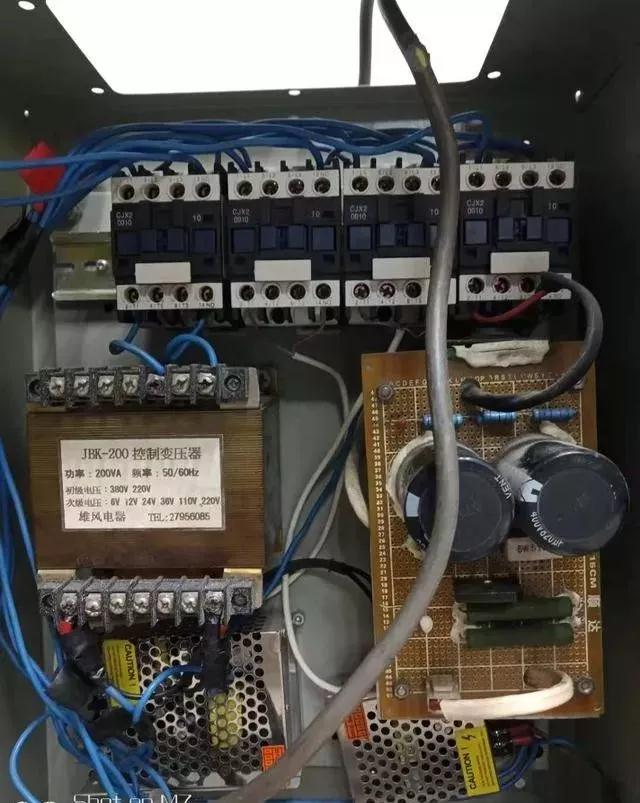

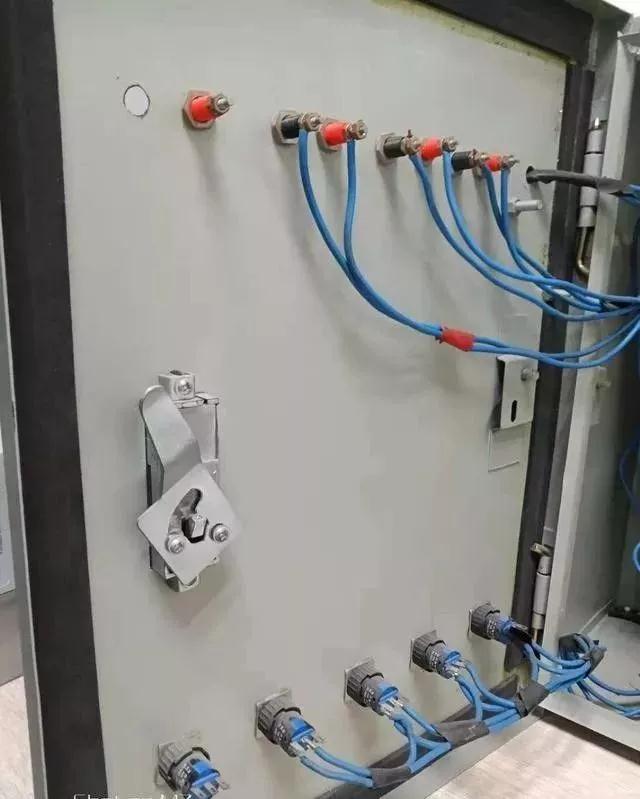

將所有的接線接好，并經過核對核實有沒有錯誤，有的話要立即糾正過來，沒有錯誤你就成功了，接好后的控制柜圖片請參看下圖。
這時，您只要給變頻器維修電源供上220VAC的交流電源，就能得到直流540VDC、24VDC、12VDC的直流電源啦，就可以利用自己親手制作的變頻器維修電源維修變頻器了，怎么樣？簡單吧，如果你覺得這款變頻器維修電源對您非常有用，快準備材料制作屬于自己的變頻器維修電源吧！
