維修泰諾健跑步機顯示屏
2017-12-18
廣州科譽
1096
浙江杭州的客戶送來幾個泰諾健跑步機顯示屏維修，這幾個顯示屏的故障特點都是加電后顯示屏黑屏，無法給跑步機輸入啟動數據啟動跑步機，廣州科譽電路板維修中心的工程師按照慣例在維修好這批泰諾健跑步機顯示屏后編寫了維修案例，并通過科譽公司網站和朋友們分享維修經驗，以促進維修行業的技術發展。
泰諾健跑步機顯示屏黑屏的維修思路。泰諾健跑步機顯示屏出現黑屏故障，導致黑屏的原因不外乎是由1.開關電源供電部分出了問題；2.高壓電路板故障，不能點亮燈管；3.燈管燒壞；4.主板故障；5.顯示屏故障等幾種情況之一引起的。
泰諾健跑步機顯示屏黑屏的維修方法和步驟。根據維修思路分析出導致黑屏的故障原因，采取先易后難的檢查維修原則，對容易發生故障的電路部分進行優先檢查的原則?？谱u(yù)維修工程師先對較容易發生故障的電源電路展開檢查。給顯示屏加上供電電壓后，用萬用表檢測開關電源各路的輸出電壓，檢測結果顯示+5V、±15V、輸出電壓均正常。+24V電壓只有幾伏電壓輸出。說明泰諾健跑步機顯示屏黑屏的故障是由+24V供電電路引起的。

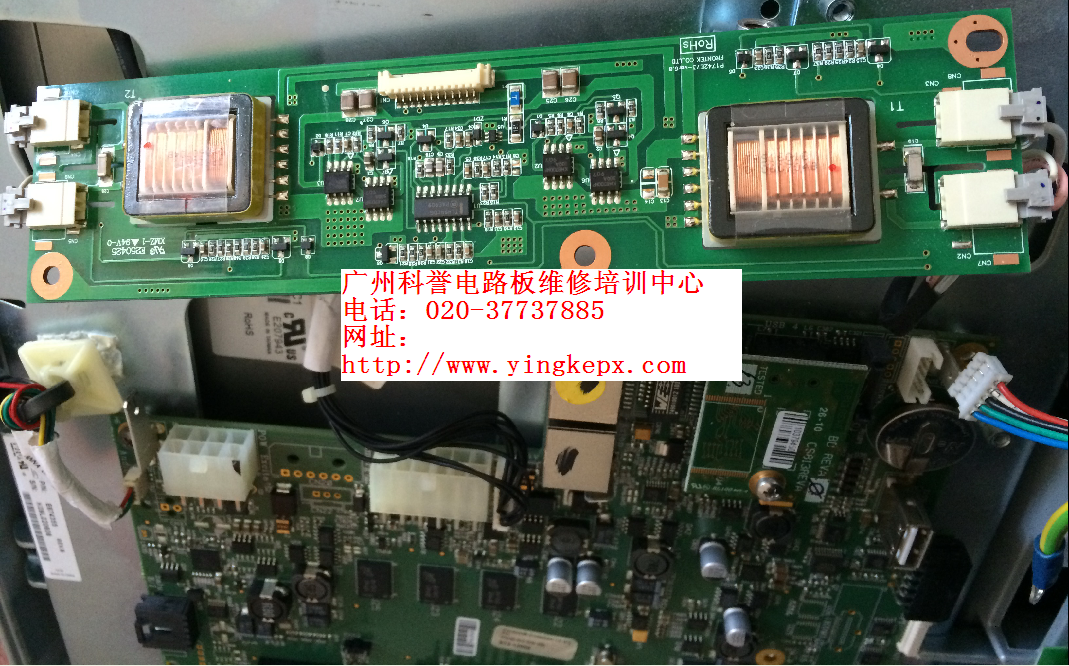

引起+24電壓低的故障原因有兩種可能，一是負載電路出現故障將輸出電壓拉低；二是+24V電壓輸出支路本身存在問題。遂將接在+24V電源的負載去掉，改接一個24V5W的汽車燈泡，重新給顯示屏加上供電電壓后，汽車燈泡能正常點亮，說明+24V供電不正常的原因是由于負載電路引起的。順著+24V供電輸出的排線尋找使用+24V電源的相關電路，發現+24V輸出的電壓供到了一塊高壓板，高壓板請見下圖。
說明引起泰諾健跑步機顯示屏黑屏故障的原因就是高壓板引起的，檢查高壓板中使用+24電源的電路部分，對這部分中主要的元件進行檢查時，發現有一只二極管的反向電阻非常小，正常情況二極管的反向電阻應為無窮大或者很大才對，將二極管從高壓電路板上拆下，用萬用表的電阻檔進行離線檢測二極管的反向電阻依然非常小，只有5Ω的電阻值，說明這只二極管已接近反向擊穿，更換一只同型號同規格的二極管后，將高壓板裝好，重新給泰諾健跑步機顯示屏 加上電，人為給它加一個啟動信號，顯示屏出現了亮光。至此，一例泰諾健跑步機顯示屏黑屏的故障被修復了。 故障分析小結。二極管反向電阻近似擊穿后，當+24V電源加在近似擊穿二極管上時，等于給24V電源加了一個內阻非常小的負載，將+24V電源拉低至只有幾伏的電壓。經查資料，這個二極管是一只瞬間抑制二極管，主要起過電壓保護用，是一個比較容易損件的器件。
發現這個問題后，檢查其它幾個顯示屏均為這個瞬間抑制二極管損壞所致。
只更換幾只二極管就讓杭州客戶送來的幾個泰諾健跑步機顯示屏起死回生了，據杭州的客戶講，這個控制屏的價格很貴，每個屏廠家的售價為18000元，這次廣州科譽又幫客戶節約了近十萬元的設備維修開支。
以上就是廣州科譽電路板維修中心工程師整理的維修案例分享給朋友們，有技術上的疑問可撥打020-37737885進行免費咨詢。
