講述電子式時間繼電器工作原理
2017-12-12
廣州科譽
1927
廣州科譽電路板維修培訓中心借助本網站講述電子式時間繼電器工作原理，電子式時間繼電器又叫半導體時間繼電器或晶體管時間繼電器，它是一種新型的有觸點與無觸點相結合的時間繼電器。它具有延時范圍寬、精度高、調節方便等優點，還有通電延時和斷電延時功能。在電梯或電氣設備中得到廣泛應用。
電子式時間繼電器基本結構和原理為阻容式和計數器式。阻容式是利用RC電路的充放電原理構成電子式時間繼電器的延時電路，它適用于中等延時時間繼電器大約在0.5-1h范圍內。而計數器式是通過對振蕩脈沖計數實現電子式時間繼電器的延時電路，它的精度高，但是線路比較復雜，在長時間延時的時候就會用計數式。在電氣設備中常用到的電子式時間繼電器產品有JSJ,JS20,JSB,JS15,JS14等。

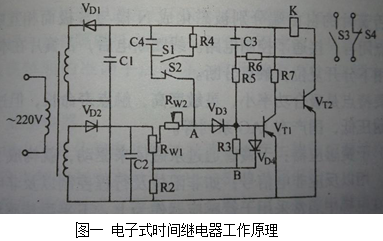

電子式時間繼電器工作原理如圖一所示。圖中的電容C1、C2是作為濾波電容器。當電源變壓器接同電源的時候，正負半波由兩個二次繞組分別給電容器C4充電，A點電位按指數規律上升。原始狀態VT1晶體管導通而VT2晶體管截止。當A點電位高于B點電位時，VT1晶體管截止而VT2晶體管導通，VT2晶體管的集電極電源通過高靈敏繼電器K的線圈，由圖中右側繼電器線圈K的觸點輸出信號，同時K的常閉觸點斷開充電電路，K的常開觸點閉合時電容器放電，為下次工作做好準備。調節電位器RW1的數值，可以改變電子式時間繼電器的延時時間長短，該電路延時可達到0,2-300s。
以上為廣州科譽電路板維修培訓中心簡單講述了電子式時間繼電器比普通時間繼電器的優點更多在電氣設備中應用更廣泛，以及電子式時間繼電器的工作原理。想了解更多技術文章，可關注廣州科譽電子微信公眾號。
