講述光敏繼電器工作原理
2017-12-09
廣州科譽
1348
由于光敏繼電器在自動控制系統中是常用的器件，廣州科譽電路板維修中心特意通過本站平臺向大家講解光敏繼電器工作原理。光敏繼電器是利用光敏元件把光信號轉換成電信號的光敏器材，廣泛用于計數、測量和控制等方面。光敏繼電器分亮通和暗通兩種電路，亮通是指光敏元件受到光照射時，繼電器吸合，暗通是指光敏元件無光照射時，繼電器吸合。圖一為光敏繼電器外形。

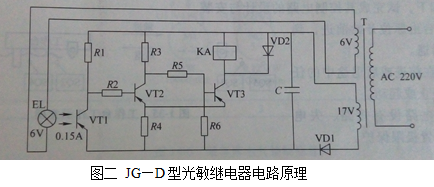

圖二為JG—D型光敏繼電器電路原理。此電路屬于亮通電路，適合于自動控制系統中指示工件是否存在或所在位置。繼電器KA的動作電流大于1.9mA，釋放電流小于1.5mA，發光頭EL與接收頭VT1的最大距離可達50m。
光敏繼電器工作原理：220V交流電經過變壓器T減壓、二極管VD1整流、電容C濾波后作為繼電器的直流電源。在T的二次側另一組6V交流電源直接向發光頭EL供電。晶體管VT2、VT3組成射極耦合雙穩態觸發器。在光線沒有照射到接收頭光敏晶體管VT1時，VT2基極處于低電位而導通，VT3截止，繼電器KA不吸合；當光照射到VT1上時，VT2基極變?yōu)楦唠娢欢刂?，VT3就導通，KA吸合，能準確地反應被測物是否到位。
必須注意的是，在安裝、使用光敏繼電器時，應避免振動及陽光、燈光等其他光線的干擾。
本文由廣州科譽電路板維修培訓中心以JG—D型光敏繼電器電路講述了光敏繼電器工作原理及它在自動控制系統中的應用。想了解更多技術方面的文章，可關注廣州科譽電子微信公眾號。
