根據電容元件的特性識別變頻器中電容元件的方法
2017-11-29
廣州科譽
1008

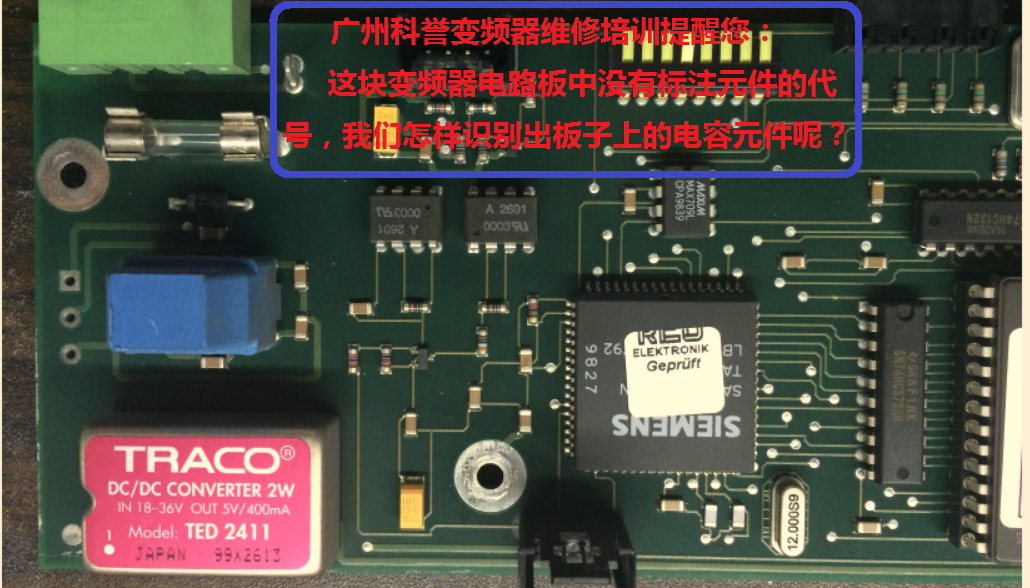

有一些變頻器內部的電路板中，沒有標注電容元件代號的時候，我們就無法采用電容元件代號法來識別電容元件了，這個時候我們還有沒有其它方法來識別電容元件呢，廣州科譽變頻器維修培訓中心的司工悄悄的告訴大家，遇到變頻器內部的電路板中沒有標注電容元件的代號的時候，請不要著急，我們還有其它方法可以進行識別。下面廣州科譽變頻器維修培訓中心的司工給大家講講：遇到變頻器內部的電路板中沒有標注電容元件的代號時識別電容元件的方法。實物板件請看圖片。
那么電容元件的特性是什么呢？在這里廣州科譽的司工先和大家說說電容元件的特性，電容元件的特性就是充放電，我們可以利用這個特性來判斷某個元件是不是電容元件，具體方法是：
將要判斷的元件從變頻器電路板上拆下來，采用萬用表或電容表進行判斷，采用指針萬用表時，要將指針萬用表的檔位開關撥到相應的檔位，對于1μF以下的小電容要將檔位開關撥到R Х 10K檔，對于1K以上100μF以下的電容元件可以撥到R Х 100檔，對于100μF以上的電容元件用R Х 10檔或R Х 1檔，廣州科譽變頻器維修培訓的司工溫馨的告訴您一下，這樣做的目的是防止損壞萬用表的表針。然后將萬用表的兩個表筆接到要判斷元件引腳的兩端，仔細觀察表頭表針的擺動的情況，如果萬用表的表針先偏轉一下，然后回到了無窮大的位置，符合這個特性，就說明我們所判斷的元件就是電容元件。
另外，廣州科譽變頻器維修培訓的司工溫馨的告訴您，還可以用電容來進行判斷，方法是，將電容表的檔位開關撥到適當?shù)奈恢?，然后將電容的兩個測試筆接到要判斷元件的兩個引腳，如果電容表顯示出一定的電容值，并且這個電容值和檢測元件體上所標注的電容容量相符時，就說明所判斷的元件是電容元件。
上面所講內容就是根據電容元件的特性識別變頻器中電容元件的方法，朋友們?nèi)绻胁幻靼椎牡胤剑梢該芡◤V州科譽變頻器維修培訓中心的技術支持進行技術咨詢，廣州科譽變頻器維修培訓中心的技術人員會熱誠的解答您所提出的技術難題。
