變頻器中所用電容元件的類型
2017-11-11
廣州科譽
2811
當變頻器維修人員打開變頻器的外殼，就會看到變頻器內部的電路板上有很多的電容元件，對于變頻器中電容元件的識別方法，在上一節課廣州科譽變頻器維修培訓中心的司工已給大家講過了，這一節課由廣州科譽變頻器維修培訓中心的司工繼續給大家講解變頻器中有關電容元件的知識：變頻器中所用電容元件的類型。在變頻器中，電容的類型按照有無極性劃分可分為有極性電容和無極性電容兩大類。

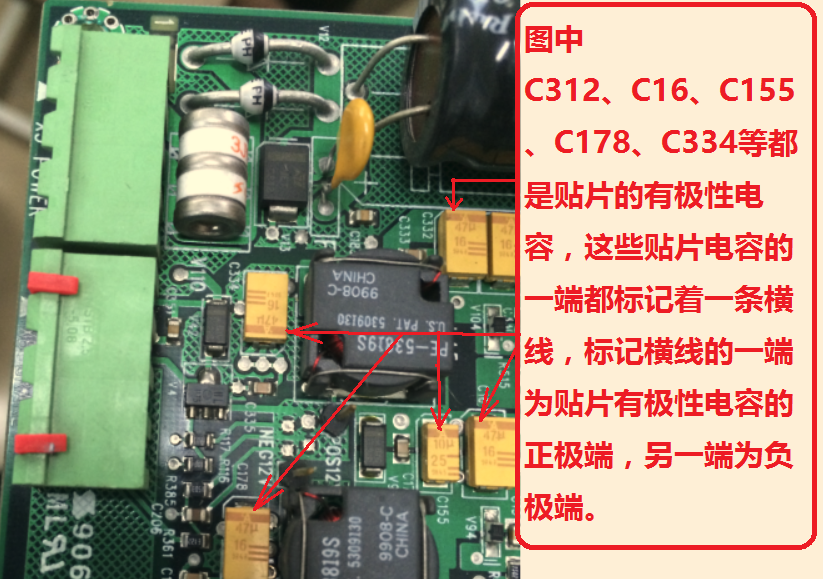

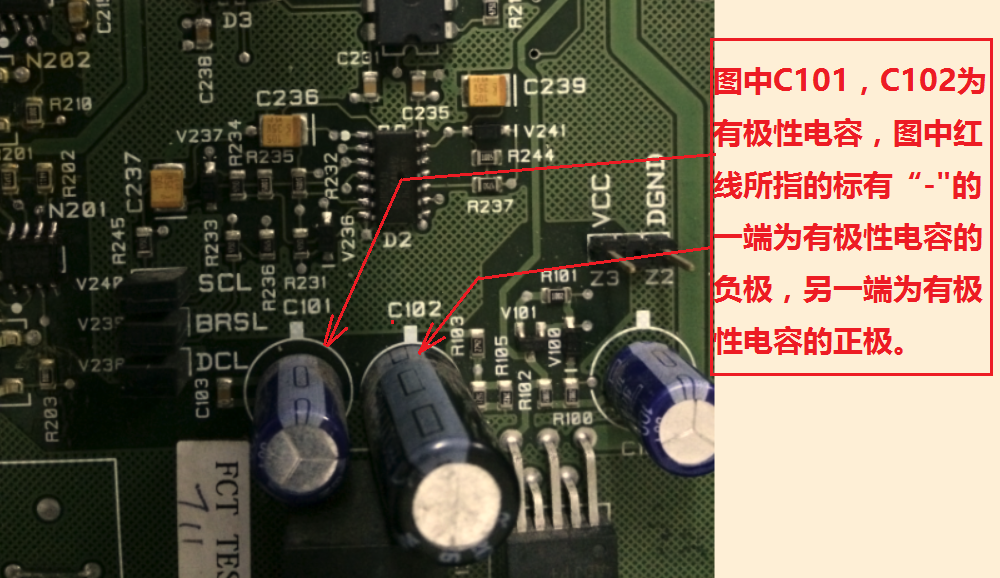

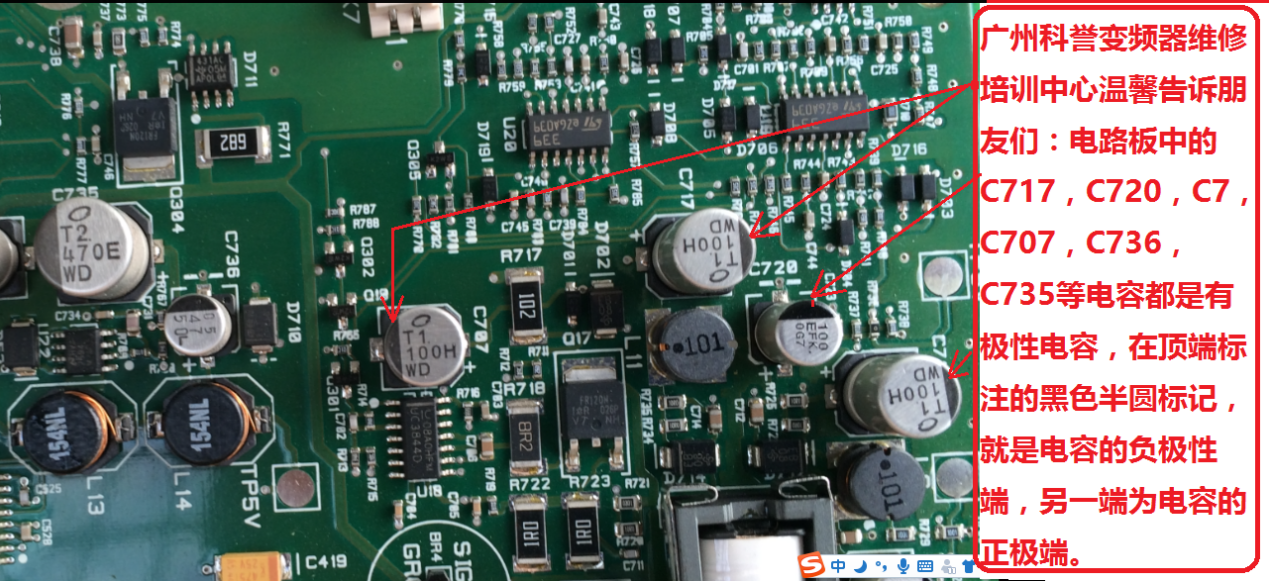

有極性電容，這一類電容具有正、負極性之分，安裝的時候正負極性不能裝反，如果裝反的，會出現電容擊穿的情況。有極性電容的電極一般會用記號標注標注在電容體上，對于圓柱形的有極性電容，會在負極性的一端標注“–”，另一端沒有標記的就為有極性電容的正極。對于貼片的有極性電容，標注一條橫線的是貼片電容的正極，另一端為有極性電容的負極，這一點和圓柱形的有極性電容的極性標注剛剛相反，這一點一定要注意。
無極性電容，這一類電容沒有極性之分，所以在電容的表面沒有極性標記，使用時兩個引腳可以隨意安裝。
另外根據電容的容量是否可以調節，又分為容量可調節電容，和容量不可調節的電容兩大類。
容量可調節電容：這一類電容的容量可以在一定的范圍內進行調節。這一類電容多用在高頻電路中的調諧回路中，變頻器中沒有用到這類電容。
容量不可調節的電容：除了容量可調節的電容外，其它都是容量不可調節的電容。
上面所講內容就是電容的分類，至于其它方式的分類，跟維修關系不大，這里不做過多講解。
